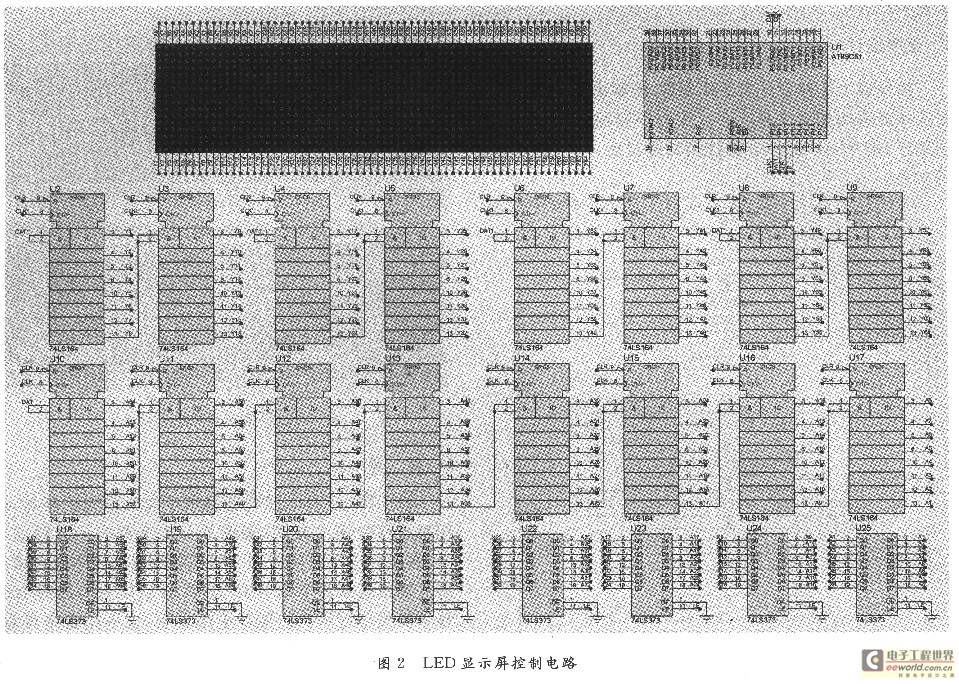

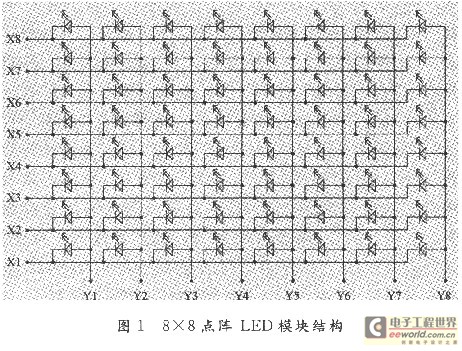

    單片機P3．0引腳接串入并出移位寄存器74LS164(U10)的串行數據輸入端，8個74LS164(U10～U17)級聯，P3．1引腳接8個74LSl64的時鐘脈沖輸入端；8個74LS164分別接8個鎖存器74LS373(U18～U25)，8個鎖存器的數據輸出端接4個16×16點陣LED模塊的行線，每個16×16點陣LED模塊的行線是獨立控制的。P1．O接8個74LS164(U2～U9)的時鐘脈沖輸入端，P1．1接U2、U4、U6、U8的串行數據輸入端，每兩個74LSl64(U2和U3，U4和U5，U6和U7，U8和U9)級聯；U2～U9的并行數據輸出端接4個16×16點陣LED模塊的64條列線。P1．2接所有74LSl64的清0端，P1．3接鎖存器的鎖存控制端。設計完成的電路如圖2所示。

2 工作原理
    本電路利用串行通信口工作于方式0，同時利用P1．O和P1．1模擬串行輸出，來實現led顯示屏字符平滑移動顯示。由于LED模塊為16× 16點陣，所以字符點陣也為16×16點陣，即每個字符由32個字節即16個字?jǐn)?shù)據組成，每個字?jǐn)?shù)據決定了每列LED點亮的情況。16×16點陣字符數據由字符點陣提取軟件獲得。
    首先單片機P1．1串行輸出一位二進制位“1”，經4組74LSl64給4個16×16點陣LED模塊的第1列送入一高電平，接著由P3．O串行輸出4個16×16點陣LED模塊的第1列行數據，即Y1，Y17，Y33，Y49列的行數據，經74LS373鎖存后送led顯示屏的行線，此時每個LED模塊第1列對應的LED點亮。每列的行數據為1個字?jǐn)?shù)據，4列共4個字?jǐn)?shù)據，每個字?jǐn)?shù)據首字節在字符點陣數據表中的地址相差32，此時每個LED模塊顯示每個字符的第1列。接著P1．1串行輸出一位二進制位“0”，經4組74LS164移位后給4個LED模塊的第2列送入一高電平，再由P3．O串行輸出4個16× 16點陣LED模塊的第2列行數據，即Y2，Y18，Y34，Y50列的行數據，經74LS373鎖存后送led顯示屏的行線，此時每個LED模塊第2列對應的LED點亮，即顯示每個字符的第2列。如此循環，依次點亮每個LED模塊每列對應的LED，直到點亮每個LED模塊的第16列，即依次顯示每個字符的各列。只要每列交替顯示的時間適當，利用人眼的視覺暫留特性，看上去16列LED同時點亮，即看上去整個字符同時顯示。然后再從第1列依次掃描顯示至16列，如此循環多次，以確保顯示出的字符具有足夠的亮度。
    為實現字符平滑移動顯示的效果，在上面實現的4個字符靜態顯示一定時間后，再次掃描顯示時，每個LED模塊的第1列從每個字符的第2列數據開始掃描顯示，即第1個LED模塊顯示第1個字符的第2列、第3列、……、第16列和第2個字符的第1列，第2個LED模塊顯示第2個字符的第2列、第3列、……、第16列和第3個字符的第1列、第2列、……。當?shù)谌螔呙栾@示時，每個LED模塊的第1列從每個字符的第3列數據開始掃描顯示，即第1個LED模塊顯示第1個字符的第3列、第4列、……、第16列和第2個字符的第1列、第2列，第2個LED模塊顯示第2個字符的第3列、第4列、……、第16列和第3個字符的第1列、第2列、……。如此實現了字符的平滑移動顯示。

程序設計

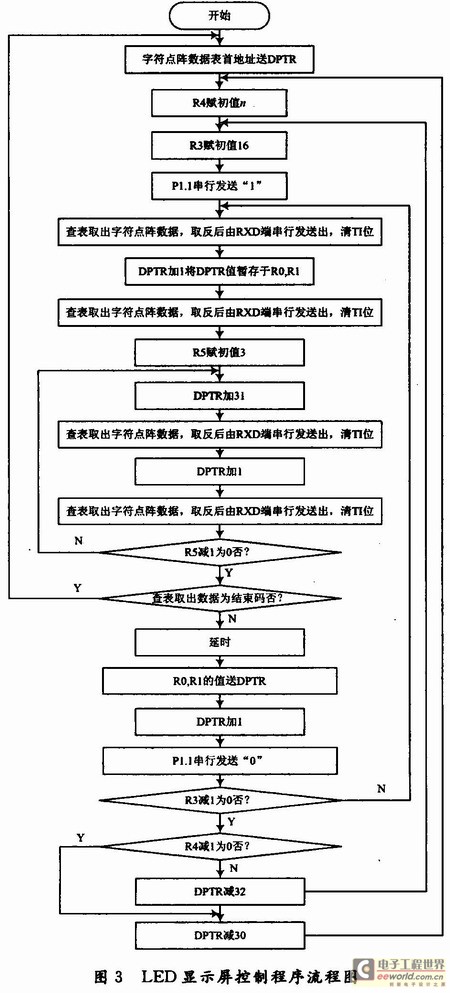

    根據以上電路設計及工作原理，繪制出本電路的控制程序流程圖如圖3所示。按程序流程圖編寫出控制程序，用Wave或Keil軟件調試通過后，產生目標代碼文件。

4 電路仿真

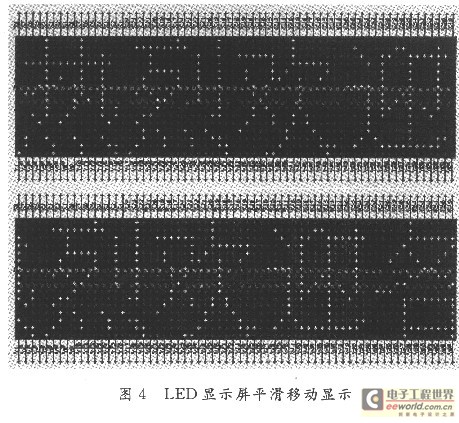

    將目標代碼文件加入用Proteus軟件繪制的led顯示屏控制電路仿真圖中的單片機中，仿真運行，運行結果如圖4所示。

5 結語
    該led顯示屏控制電路用單片機作為控制器，采用串行移位輸出方式，實現了一行字符的平滑移動顯示，在實際應用時還應加上相關驅動電路。本電路可擴展實現由任意多個16×16點陣LED模塊組成的led顯示屏顯示控制。經實際應用表明，該電路穩定可靠，效果良好。

(本文轉自電子工程世界：http://news.eeworld.com.cn/mcu/2011/1119/article_6301_2.html)
