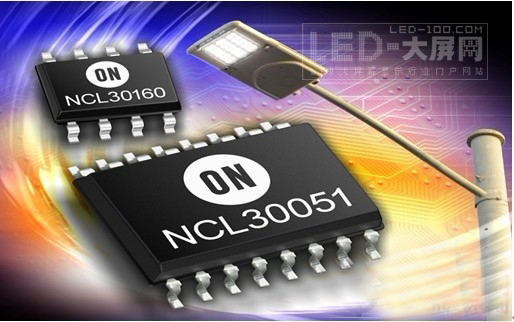

NCL30051是一款LED專用電源集成電路(IC)，能夠為降壓直流-直流(DC-DC)轉換器/LED驅動器(如NCL30160)提供恒定電壓。該器件集成了一個臨界導電模式(CrM) PFC控制器及一個半橋諧振控制器，并內置600V驅動器，針對離線電源應用進行了優化，具備了所有實現高能效、小外形因數設計所需的特性。NCL30051的半橋段采用固定頻率工作，通過調節PFC段的輸出電壓來穩壓，且集成了反饋環路開路保護，再加PFC過壓和欠壓檢測機制，還可以最高設定為75 kHz的可調節頻率振蕩器。
NCL30160是一款用于大功率LED的開關穩壓器，采用基于NCL30051的電源所提供的恒定電壓去降低電壓，從而為LED串提供恒定電流。通過利用僅55 mΩ的低導通阻抗內部MOSFET及以100%占空比工作的能力，能夠提供能效高達98%的方案。此恒流器件以6.3 V至40 V的輸入電壓范圍工作，是工業及汽車應用的極佳方案。最高1.4 MHz的高開關頻率使設計人員可采用更小的外部元件，幫助將電路板尺寸減至最小及成本降至最低。NCL30160包含遲滯控制特性，在負載瞬期間提供快速的回應，省下小型信號控制環路補償元件。保護特性包括可藉電阻設定LED電流、LED短路保護、欠壓鎖定及熱關閉。
安森美半導體計算及消費產品部高級副總裁宋世榮(Bill Schromm)說：“NCL30051與NCP30160 IC在一起搭配工作，以最少的所需外部元件簡化電源電路設計。這種架構使芯片組能夠集成在更緊湊及更高性價比的LED照明電源中，用于戶外照明(如街燈、停車場燈)及汽車照明等通用照明應用。”
同時，這兩個新品擁有寬泛的溫度工作范圍，可以為用戶提供方便。NCL30051和NCL30160的工作結點溫度范圍分別為-40 ⁰C至+150 ⁰C和-55 ⁰C至+125 ⁰C。 這兩款新品體現了當前LED驅動芯片的高效率和高集成化的設計主流，同時，也反映出安森美在高亮度LED驅動器應用方面的設計功力.
