功能特點：
1，BCT3228為恒流型背光驅動，并聯8路恒流輸出；
2，芯片的SEL引腳連接Ground，實現共陽極并聯LED驅動功能；
3，芯片的SEL引腳連接VIN，實現共陰極并聯LED驅動功能；
4，每路20mA輸出時，Vdropout最低可達50mV；
5，8階數字脈沖控制背光亮度；
6，不同通道電流匹配度<3%；
7，BCT3228為QFN4x4-28L封裝。

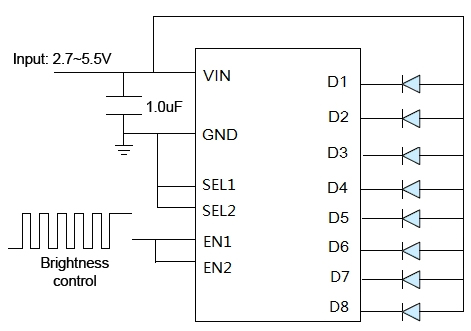

圖一，BCT3228 共陽并聯8路驅動電路

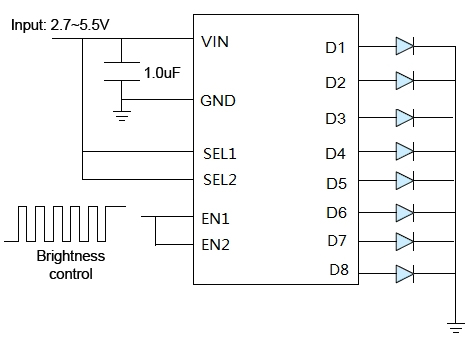

圖二，BCT3228 共陰并聯8路驅動電路
