可能很多一些做led顯示屏朋友對于視頻處理器及拼接器都些陌生或一知半解，更加不用說去使用它了，然而，作為一名做led顯示屏的商家而言，如果你只懂得led顯示屏，卻不了解LED視頻處理器，那么只能很直白的說：你只學會了一半。因此在此給予各位做led顯示屏朋友講解一下LED視頻處理器的知識，希望能夠幫助到大家。
LED視頻處理器定義
所謂視頻處理器或拼接器就是畫面處理器，圖像轉換器、 視頻控制器、圖像處理器畫面轉換器、 視頻格式轉換器 獨立視頻源等。LED視頻處理器是LED全彩顯示屏誕生、成長以及成熟的全程見證者和關鍵性設備，LED 視頻處理器的優劣直接影響了 LED 顯示屏的顯示效果。LED視頻處理器與顯示屏的綁定使用，大大方便了終端用戶廣泛應用，提高了led顯示屏使用的深度。
全彩LED多畫面視頻圖像處理器是國家高新技術企業推出的針對全彩LED的高性能圖像處理和控制設備。該設備整合多年在視頻圖像處理、高清晰信號處理和顯示等方面的豐富經驗，采用專利技術硬件設計，結合全彩LED屏顯示的特殊要求設計，可以同時接受并處理多種不同視頻圖形信號，并在全彩LED上顯示。
LED視頻處理器原理
在使用過程中，LED視頻處理器一般需要完成以下處理過程：
1.分辨率規格轉換：一般來說，圖像信號源(例如藍光DVD、電腦、高清播放盒等)提供的信號分辨率都有固定的規格(參考VESA、ITU、SMPTE等標準)，而led顯示屏的模塊化拼接顯示，使得其分辨率幾乎可以是任意數值。視頻處理器將各種各樣的信號分辨率轉換為led顯示屏的實際物理顯示分辨率。
2. 彩色空間轉換：LED顯示器的色域很廣，而多數圖像信號的彩色空間都比較小(比如NTSC)。為了讓led顯示屏擁有優良的圖像顯示效果，必須進行彩色空間轉換。
3.位深度提升：當前led顯示屏的灰度等級已提升到了16比特、17比特，然而輸入信號源多數僅為8比特。因此，跟隨著高清顯示時代到來的腳步，10比特甚至12比特的處理技術在視頻處理器中的應用已是大勢所趨。
4.縮放：分辨率規格轉換過程中，需要對圖像進行縮放，無論是分辨率增大或者減小，都可以讓屏幕上顯示完整的圖像。
LED視頻處理器的作用
LED視頻處理器，就是LED專用的視頻處理器。而它所需要完成的任務，簡單來說，就是將來自外部(例如藍光DVD、電腦、高清播放盒等)的圖像信號轉化為led顯示屏所能接受的信號。LED視頻處理器有以下作用：
1.圖像截�。航厝⊥暾麍D像上的任意一小塊區域，并將之放大顯示于整個led顯示屏上。
2.圖像放大：將圖像放大，最高放大倍數為10倍。
3.圖文疊加：用于在畫面上疊加另一路信號，以完成字幕疊加等功能。
4.淡入淡出：在兩個信號源之間做淡入淡出式的切換。
5.無縫切換：切換信號源時，新舊畫面的更替過程中不會黑屏、花屏。
6.多機連接：
a) 多機連接狀態下，可實現多個(大于兩個)信號源之間做淡入淡出式的切換。
b) 多機連接狀態下，通過多機模板功能，實現在多種應用場景之間快速切換。
7.同步隨動： 同步隨動技確保了多機拼接大屏幕LED顯示時，多屏畫面完整、同步。
如何進行LED視頻處理器畫面調制

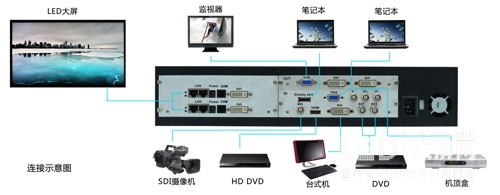

第一步，我們將電腦主機、發送卡、led顯示屏連接好，通過演播室點亮LED屏，畫面調制正常。
第二步，我們將電腦主機，視頻處理器、發送卡、LEDP屏，通過線材將其連接組合在一起，將所有設備開機，
第三步，在視頻處理器的輸出分辨率上找到一個與LED屏相近的分辨率，保存后確定。
第四步，將電腦主機的分辨率調到與拼接處理器的輸出分辨率一致或相近。在找到處理器上面的整屏或縮放功能鍵，將LED屏的寬高輸入設備內，保存后確定。
第五步，找到輸出口一，將第一張發送卡所帶載屏的寬高輸入處理器內，起始點都為零。
第六步，找到輸出口二，將第二張發送卡所帶載屏的寬高輸入處理器內，將起始點X設為一口的寬，Y為零（水平拼接）或將起始點X設為零，Y為一口的高（垂直拼接）以此類推即可，將所有操作完成，即完成拼接。
