　　led顯示屏以其豐富的表現形式、絢麗的色彩，近年來成為廣告界的嬌寵。車站、口岸、碼頭、廣場、交通要道等人流密集的地方，充斥著大大小小的、奪人眼球的led顯示屏。隨著它的增多，人們的投訴也越來越多。其太高的亮度和不合理的位置給人們的視力和生活帶來較大影響。目前我國還沒有限制led顯示屏光污染的標準， 國際上也沒有針對led顯示屏光污染提出明確的要求。

　　本文結合《深圳市戶外廣告管理辦法》和失能眩光的算法，對戶外led顯示屏亮度標準和設立位置進行研究和探討，希望找到夜晚限制led顯示屏光污染的辦法。

　　1 研究對象及相關標準、法規

　　高亮度led顯示屏影響最大的人群是機動車駕駛員。因為行人可以轉移自己的注視對象，而機動車駕駛員一般都需要注視前方。夜晚時led顯示屏的眩光造成駕駛員不舒適或直接影響到覺察物體的可靠性，容易釀成交通事故。所以駕駛員對眩光控制的要求更高。顯示屏的設置如果能滿足駕駛員的要求，應該也能滿足行人的要求。

　　由于可視面積的原因，相比于平行道路軸線的顯示屏，位于交叉路口等直接面對駕駛員視線的顯示屏眩光影響更大，因此本文主要研究面向車輛行駛方向的顯示屏。

　　眩光可用兩種指標衡量：1)失能眩光閾值增量TI，；2)不舒適眩光等級G。

　　CIE在其1995年推薦的機動車交通道路照明標準中，對于眩光限制只推出一項評價指標 ，而放棄了對G的要求，故本文也只對吖值進行分析。實際上CIE 115-l995報告稱“在所推薦的閾值增量范圍內設計的裝置， 其相關的不舒適眩光通常也可以接受。” 即TI，符合要求，G也能符合要求。

　　《城市夜景照明設計規范》(JGJ/T 163-2008)第7.0.2條第3款規定：城市道路的非道路照明設施對汽車駕駛員產生的眩光的閾值增量不應大于15% 。故led顯示屏產生的TI值應不大于15% 。

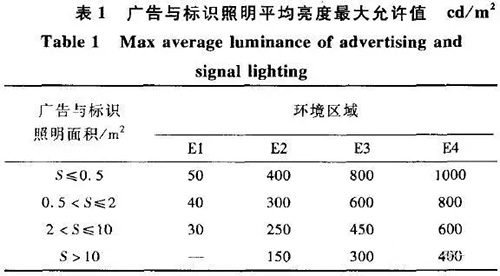

　　《城市夜景照明設計規范》(JGJ/T 163-2008)第5.6.2條規定：不同環境區域、不同面積的廣告與標識照明的平均亮度最大允許值應符合表1的規定。

　　表1中E1區為天然暗環境區，如國家公園、自然保護區和天文臺所在地區等；E2區為低亮度環境區，如鄉村的工業或居住區等；E3區為中等亮度環境區，如城郊工業或居住區等；E4區為高亮度環境區，如城市中心和商業區等。

　　《深圳市戶外廣告管理辦法》規定面積在10 m以上的電子顯示屏廣告的設置需要通過審批。

　　結合以上兩條規定可知：對于深圳市來說，政府管控的led顯示屏面積在10 m²以上。而實際上，戶外全彩色LED顯示屏絕大多數面積也超過10m² ，且大都設置在繁華的地段(E4區)，它的平均亮度最大允許值從表1可知應為400cd/ m² 。

　　2 led顯示屏設立高度的計算

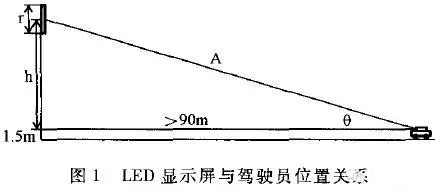

　　因為led顯示屏產生的失能眩光閾值增量吖值應不大于15% ，利用 的計算公式，我們可以求得面向車輛行駛方向的顯示屏的最小設立高度，如圖1所示。

　　失能眩光閾值增量TI，的計算公式為

　　式中：1)Lav為道路的平均亮度，適用范圍為0.05cd/m²<Lav <5 cd/m²。根據《城市道路照明設計標準》(CJJ 45—2006)第3.4.1條規定：主干路(含市中心或商業中心道路)道路照明平均亮度要求達到1.5或2.0cd/m²，而led顯示屏大多處于繁華街道，可將 取為2 cd/m²。2)θ為駕駛員的視線與水平方向的夾角，適用范圍為1．5度≤θ≤60度。在進行失能眩光計算時，CIE假定車輛頂棚的擋光角度為20度，觀察者眼睛位于1.5米高處，一直注視著前方道路90米處的一點。這意味著只需考慮位于視線與水平方向夾角在20度以內的顯示屏產生的眩光，20度以上的顯示屏由于車輛頂棚擋光對駕駛員無失能眩光影響。3)E 為投射在駕駛員眼睛上的顯示屏照度。4)K為常數，其值和觀察者年齡有關，當觀察者年齡在20～30歲之間時，若θ以度為單位，常數K取值為10；若θ以弧度為單位，常數K取值為3×10-3。

　　由此可推出，θ以弧度為單位時，

　　現在我們來計算照度Eθ：照度計算規定，當圓形發光體直徑小于照射距離的1／5，或線光源長度小于照射距離的1／4， 就可以按點光源計算照度。由圖1可知，顯示屏的邊長遠遠小于駕駛員視距，可當作點光源計算照度，則可得到

　　式中 為亮度，S為面積，d為某點到光標距離。由表1可知允許平均亮度最大值為400 cd／m² ，故亮度在此取值400。r為等效方形的邊長，即與顯示屏的矩形面積相等的正方形的邊長。A為顯示屏中心到駕駛員眼睛的距離。h為顯示屏中心到離地1.5米處的高度。

　　將公式(3)代入公式(2)可以得到

　　當θ=20°時，轉換為弧度值為0.348；而sin20°=0.342，相差僅為1.7％ 。可知當θ<20°時，θ的弧度值與sinθ近似相等。因此，

　　當TI=15％ 時，r/h=0.0578 (6)

　　由此可見r與h成反比關系，顯示屏邊長越長，面積越大。越需要設立在更高的位置才能使失能眩光不超過規定值。

　　當顯示屏面積為10m²時，等效方形的邊長r=3.16m，代人公式(6)得到h=54.67m，加上駕駛員眼睛高度1.5m，10m²的led顯示屏中心離地高度應為56.17m。

　　3 結論

　　由以上研究和計算可以得出如下結論：

　　1)面積大于10 m²的led顯示屏夜間最大平均亮度應為400 cd／m² 。

　　2)led顯示屏大小和應離地高度成線性反比關系。按照公式(6)，可以很容易地計算出不同面積的led顯示屏應離地的高度。注意計算出來的h還需加上駕駛員眼睛高度1.5米。

　　3) 面積大于10 m² 的平均亮度400 cd／m² 的led顯示屏中心離地高度應大于56.17 m。

　　目前各地還沒有對led顯示屏設立高度進行嚴格控制。有很多路口的顯示屏高度遠遠低于56.17m。結合我國的實際情況，我們可以對設立高度條件適當放寬。

　　路口顯示屏對停在路口等待紅綠燈的駕駛員影響時間較長，眩光危害最大，我們可以參照CIE的假設條件(車輛頂棚的擋光角度為20度，觀察者眼睛位于1.5米高處，一直注視著前方道路90米處的一點)，規定駕駛員在路口時，顯示屏底部被車輛頂棚遮擋，不產生眩光，即顯示屏位于水平20°以上。因此駕駛員注視距離為90米時， 由圖1可得到led顯示屏底部離地的最小高度H=34.26m。
