LED是低壓器件，根據色彩及電流不同，LED正向電壓可介于2V至4.5V之間，并以恒定電流驅動，以確保所要求光強度和色彩。這要求電源轉換及控制方案連接不同電源，甚至是電池。安森美分別為低壓便攜式和中壓LED通用照明提供優化的驅動器方案，以滿足不同應用的照明需求。
小型彩色LCD面板、鍵盤及指示燈背光廣泛采用白光LED及RGB三色LED。智能手機及數碼相機則采用高亮度LED作閃光光源。這些應用要求能將電池使用時間延至最長并將PCB面積和高度減至最小。安森美提供使用線性、電感及電荷泵拓撲的各種方案。電感型方案總能效最佳；電荷泵方案使用低高度陶瓷電容，空間及高度最小；線性方案很適合彩色指示燈及簡單背光應用。
1)電感升壓及降壓拓撲方案

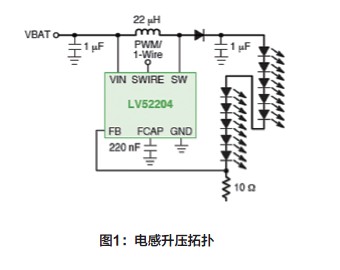

針對驅動低電壓便攜式設備背光和電筒/閃光應用的白光LED，安森美提供采用PWM調光的不同產品。升壓產品的輸出電流從20-800mA，包括CAT37、CAT32、CAT4238、CAT4237、CAT4238、LV52204、LV52206、CAT4137、NCP5005、CAT4139、CAT4240和、NCP1422。電感降壓產品NCP1529的輸出電流為1A。電感升壓拓撲見圖1。
例如，LV52204是應用于智能手機的單通道高壓及高能效LED背光升壓驅動器IC，輸入電壓為2.7-5.5V，提供40V輸出電壓并控制10顆LED。其引腳與市場上流行產品兼容，可輕易替代。
2)電荷泵拓撲方案

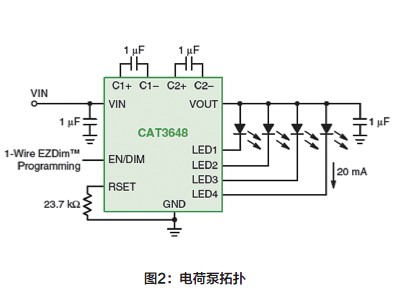

安森美擁有專利的四模(Quad-Mode?)自適應分數型電荷泵方案，可提供電感型LED驅動器的高能效水平，去掉了高厚度電感及有害的電磁干擾(EMI)。四模架構增加了第4種工作模式(1.33倍)，無需額外電容，能效提高10%，封裝尺寸減小65%。電荷泵拓撲見圖2。
針對L C D 背光、L E D 閃光/ 電筒和指示器，安森美提供總輸出電流10-192mA的多種電荷泵/白光和R G B L E D驅動器產品，包括NCP1840、CAT3606、CAT3616、CAT3626、CAT3636、AT3637、CAT3649、CAT3604A、C A T 3 6 0 4 V 、C A T 3 6 1 4 、C A T 3 6 4 4 、N C P 5 6 2 3 B / C 、C A T 3 6 4 3 、C A T 3 6 4 7 、C A T 3 6 1 2 、C A T 3 2 2 4 ( 4 閃光燈， 4 0 0 m A電筒)、N C P 5 6 1 2、C A T 3 6 6 1、N C P 5 6 0 3(200mA DC，350mA脈沖)、CAT3200、CAT3200H。
3)線性拓撲方案
針對手機等便攜設備的LCD背光應用，安森美提供多款簡單線性白光LED驅動器。它采用單線式EZDim接口調光，有32級調光控制；25mA固定電流(B版本)或可調節電流(A版本)。這些單模LED驅動器可作為系統級的一部分，用于設計整合低電壓LED和簡單LED驅動器的背光電路。線性拓撲見圖3。
4)其它專用驅動器
安森美提供針對相機閃光及手電筒等應用的專用LED驅動器，如CAT3224和CAT3612(電荷泵拓撲結構)、CAT4134(電感升壓拓撲結構)，可以提供150 mA至4A的不同閃光電流和亮度，可滿足拍照手機、智能手機及氙燈替代的LED光輸出不斷提升的需求。
安森美還為RGB LED提供各種驅動方案，如有獨立RGB開/關的多通道多功能LED驅動器(LV5207LP和LV5216CS)，用于7至16個LED通道的閃光燈/電筒筒、RGB照明、主液晶屏背光、輔助液晶屏背光等應用；以及RGB照明驅動器(LV5217LP和LV5223GR)，用于支持彩色照明設計，實現便攜式設備豐富的照明色彩。
