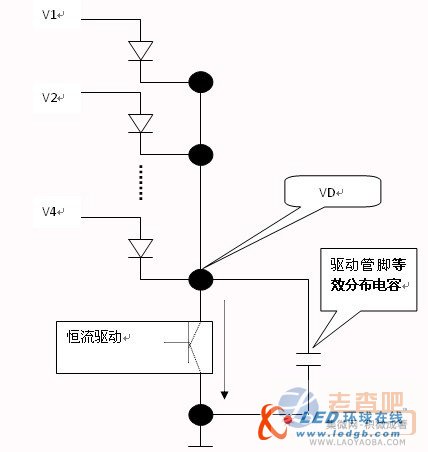

　　如圖六所示，4掃的點陣模塊的行電源通過4個LED連接到恒流信號的輸出通道上，當V1（V2,V3或V4）減去VD的值大于LED的正常開啟值時，LED將點亮。

　　圖六 二極管的正向導通示意示意圖

　　行信號掃描結束后，該行電壓總線上任將保持一個電壓，這個電壓如果保持得足夠高，將實現動態掃描得拖尾顯示的故障現象。相反，對于某些編碼的控制系統，如果這個行電壓在高灰度級的低灰信號驅動時行電壓總線上的電壓值不能升到正常的正電壓值，也將影響低灰信號的正常開啟顯示。
