    本文探討的主題“led顯示屏低灰信號起輝條件” ,是一個目前顯示屏行業標準里沒有規定，而實際生產工程中又必須直接面對的一個技術問題。一方面，部分led顯示屏廠家追求的高灰度，高刷新頻率，高顯示密度的顯示效果；另一方面又努力強調低成本，采用一些技術參數達不到設計要求的部件。這種做事方式勢必導致一種相反的結果，實際上led顯示屏的顯示效果與期望的顯示效果背道而馳。

　　我們一致認為led顯示屏根據實際的顯示環境亮度需要規定一個比較恰當而合理的低灰信號起輝值規范是非常必要的。這既符合整個led顯示屏產業鏈良性協作整合，也符合絕大多數消費者地實際利益。

　　自上世紀90年代以來，led顯示屏逐漸在生產生活中大量使用。伴隨著led顯示屏的高速發展，在顯示屏行業內也涌現出一批優秀企業，例如柏獅、雷曼、利亞德等LED顯示行業的領軍企業，在技術研發，質量管理體系的建設，處在行業的領先位置。

　　led顯示屏的發展經歷了單色顯示，灰度顯示，全彩顯示的發展歷程，目前正朝著高一致性、高灰度級、高顯示密度的高清晰顯示方向發展。人們總是期望事物的完美，LED屏也不例外，在各個方面人們不斷改進技術，提高性能，以使LED屏獲得生動逼真的顯示效果。實際工程中，led顯示屏的各種參數，如灰度和場頻等，雖然各個公司依照不同的理解而采用的數值有所不同，但事實上無論是單色屏、雙色屏、灰度屏，還是全彩屏，led顯示屏各種設計參數的選取并不是隨意的，而是有許多限制條件的，在設計中反復的選取參數還是有某些設計原則需要遵守的。LED顯示技術發展的十幾年中，新器件和新技術不斷采用，制造成本逐漸降低，生產分工不斷細化，但大量應用的同時也暴露出LED顯示技術若干缺陷，總體上來說技術尚未成熟，標準尚未完全建立。led顯示屏行業國家標準（SJ/T11281-2007），已經對顯示屏產品的相關技術參數進行合理規范，但是涉及到顯示屏發光的二極管LED、電源系統、控制系統和結構組件等顯示屏部件產品方面，還需要進行更深入的標準化研究和相關規范文件的產生。

　　用于室外或半室外的led顯示屏的觀看環境亮度較高，所以信號亮度必須與背景有亮度差（比）。一般情況，如果是文字可以是2:1,如果是圖像其中還有差別，經驗上10:1是容許的最低限度，20:1是標準，希望在40:1以上。行業測試標準中關于亮度等級的定義是：室內環境照度為100×（1+10%）LX和室外環境照度為10000（1+10%）LX條件下，亮度等級達到20級以上的顯示屏歸入C級（最高級）�！�led顯示屏低灰信號起輝條件”與led顯示屏實際顯示使用環境條件相結合，通過對系統，電源，恒流驅動，LED開啟參數等驅動條件的研究，盡快制定出更加合理的芯片，系統，電源和LED燈管的行業檢驗標準，是整個行業所期盼的。在led顯示屏廠商逐漸追求led顯示屏高灰度顯示的趨勢之下，討論led顯示屏低灰度起輝條件的合理性變得更加迫切。

　　led顯示屏的模塊驅動電路，一般包括靜態和動態驅動兩種電路拓撲，如圖一和圖二。

　　圖像（視頻）信號通過控制器將控制信號進行串行編碼后，串行圖像數據（及SDO）通過恒流IC級聯的方式進行傳輸分配，恒流IC將串行圖像信號進行串并轉換后去驅動LED點陣中的每位LED燈管；LED燈管正端供電電壓正常條件下，恒流驅動IC的輸出通道在有效圖像位驅動信號的作用下進行開啟和關斷，從而達到驅動LED點亮和熄滅的功能；恒流驅動IC的電流通過外置電阻REF來調節，通過改變REF的值來實現電流大小的調整。

　　簡單地從圖一和圖二的電路來看，影響LED點亮的直接因素包括：圖像（視頻）的位驅動信號，LED燈管，點陣模塊的供電，恒流IC的信號驅動特性，LED點陣模塊的電路設計等因素。本文就從這幾個方面的技術特點闡述led顯示屏低灰度起輝條件。同樣條件下，由于動態和靜態掃描的電路相比，動態電路要求的掃描最小時間更短，低灰度起輝的條件更加嚴峻，所以本文就以1/4掃的動態驅動電路為例來簡單討論。

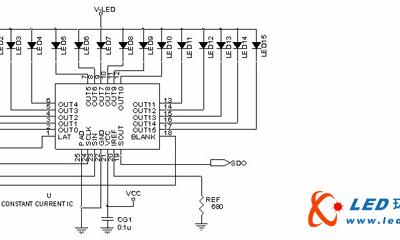

　　圖一led顯示屏靜態恒流驅動電路圖

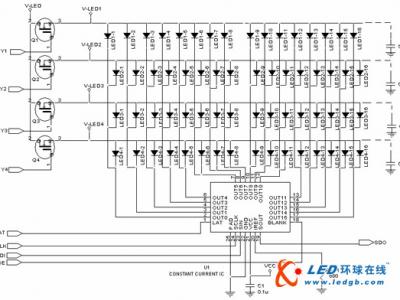

　　圖二 led顯示屏動態1/4掃恒流驅動電路圖
