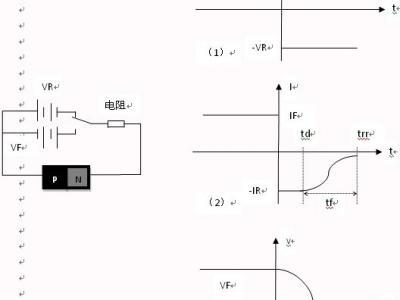

　　LED燈管跟普通的二極管一樣具有的開關特性，如圖五所示。（1）是一種理想的加載到二極管的正向和反向電壓示意圖；（2）是當二極管從加載正向電壓到加載反向電壓時，反向電流恢復變化的曲線示意圖；（3）是正向和電壓向反向電壓過渡的曲線示意圖。

　　圖五 二極管的開關特性示意圖

　　由于二極管內部的勢壘電容的擴散電容的作用下，反向電流上升率與結溫，及開關前的正向電流等因素有關。反向恢復時間trr是延遲時間td與下降時間tf之和，其對二極管的工作頻率具有決定性的作用，限制了開關速度。同樣正向恢復時間也限制了正向電流上升速率和開關速度。

　　圖六 二極管的正向導通示意示意圖

　　LED正常發光的條件是，加載在PN結上的正向電壓值達到一定的VF開啟門檻值時（如圖六），LED開始輻射發光，并在一定正向電壓電流安全范圍內發光強度與正向電流成近似正比例關系。但是實際應用時，一定不要讓加載在LED上的脈沖電流或脈沖電壓超過LED的最大極限值，否則，將造成LED芯片的損傷，擊穿LED或致使LED漏電流逐漸增大。

　　正常情況之下，LED的反應速度在100MHZ以上，完全可以滿足高灰度級低灰信號驅動時的正常顯示功能。但是如果外圍電路的分布參數使得，LED在高灰度級的低灰信號驅動時的驅動壓降不能達到正常開啟的電壓值，那么LED將不能正常點亮。
