LED分批漢字顯示屏的Proteus仿真設計
編輯：天涯 [ 2010-8-16 11:00:20 ] 文章來源：LED大屏網
引言
近年來，LED顯示屏由于具有亮度高，壽命長，功耗小，性能穩定，驅動簡單以及可視距離遠等優點，已經成為新一代的信息傳播媒體工具。目前，LED顯示屏應用十分廣泛，如證券交易顯示、金融信息顯示、體育場館顯示比賽信息、廣告，城市廣場群顯示、道路交通信息顯示等領域。顯示漢字信息時，一般需要多個LED點陣顯示組合，最常見的組合方式有8x8，16×16，32×16等。由于顯示屏的顯示信息有限，當顯示信息較多時，一般需要進行分批顯示或者滾動顯示。
Proteus是目前最先進、最完整的多種型號微處理器系統的仿真設計平臺，由ISIS和ARES兩個構成，其中ISIS是一款智能電路原理圖輸入系統軟件，可作為電子系統仿真平臺，ARES是一款高級布線編輯軟件，用于制作PCB印制電路板。開發者可以在無硬件條件下直接使用Pro-teus進行電路設計和仿真調試，真正實現了在計算機中完成電路原理圖設計、電路分析與仿真、系統測試到形成印制電路板的完整電子設計、研發過程。因此，本課題利用AT89C5l單片機作為主控制器，采用Proteus軟件實現對16×16 LED點陣漢字的分批顯示．仿真運行通過后再進行點陣顯示電路制作，大大縮減實際開發周期，節約了開發成本。
1 硬件電路設計
在很多LED顯示的場合，需要實現一系列LED點陣漢字的分批顯示，為簡化設計，每批只顯示2個漢字，分若干次完成全部顯示。利用Proteus ISIS平臺畫出的硬件電路如圖l所示。
該硬件電路的核心是利用單片機讀取顯示字型碼，通過驅動電路對16×16共陰極LED點陣進行動態列掃描，以實現點陣漢字的分批顯示。設計選用的單片機為Atrnel公司的AT89C51，它是一種低功耗，高性能CMOS 8位單片機，片內含4 KB可反復擦寫的FLASH ROM，采用Atmel公司的高密度、非易失性存儲技術制造，兼容標準MCS-51指令系統及8051引腳結構，內置看門狗電路。功能強大的AT89C5l可為許多嵌入式控制應用系統提供高性價比的解決方案。時鐘電路用于產生單片機工作時所必需的時鐘信號，其中晶振頻率為12 MHz。上電復位電路可保證單片機的在程序運行出錯或操作錯誤使系統處于死鎖狀態時，重啟運行。
顯示單元是LED漢字顯示屏，由2片16×16 LED點陣模塊組成。但由于Proteus軟件目前版本中還沒有16×16點陣模塊，設計中采用Pro-teus軟件中的4個8×8點陣模塊組合成1個16×16點陣模塊。點陣漢字的陽極驅動是由單片機的PO口和P2口各自經過一片輸出緩沖器74LS273向4個8×8 LED點陣輸出字型碼作為行驅動信號；點陣的陰極驅動由P1．0～P1．3經過4-16線譯碼器74HCl54譯碼后輸出列選信號，對4個8×8點陣進行列掃描，從而控制LED點陣的相應像素點亮。2個LED點陣漢字中的列選信號則分別由P3．O和P3．1控制來選擇相應的74HCl54，因此需要兩片74HCl54譯碼器。RP1為排阻，含有8個電阻，作為PO口各位的上拉電阻，以保證PO口能夠輸出高電平。
2 點陣漢字分批顯示原理與軟件設計
16×16共陰極LED點陣由4個8×8點陣構成，需要顯示漢字字符串“單片機仿真!”，可通過建立數據表格的形式進行。通過16×16點陣漢字字模提取軟件，可提取各顯示漢字的字模數據，詳見程序設計中的顯示字符代碼表1。
在進行漢字分批輸出顯示時采用動態掃描驅動方式，可按行或列進行掃描。當按“列”掃描時，需要建立列的掃描代碼表如下：
現以列掃描為例，闡述16×16 LED點陣漢字分批顯示原理。在初始化設置(關顯示)后，首先，P1送出第1列掃描代碼，同時使P3=0xFD選中U2的74HCl54和U4，對P0輸出段碼給左邊漢字上半部的第1列以驅動相應段點亮；接著，使P3=OxFA選中U2的74HCl54和U5，對P2輸出段碼值給左邊漢字下半部的第1列以驅動相應段點亮，即送出了第一個漢字“單”的第1列的字模數據(16位段碼值)；再設置P3=0xF5選中U3的74HC-l54和U4，對P0輸出段碼給右邊漢字的上半部的第1列以驅動相應段點亮。接著，使P3=OxF9亦選中U3的74HCl54和U5，對P2輸出段碼值給由邊漢字下半部的第1列以驅動相應段點亮，即送出了第2個漢字“片”的第1列的字模數據(16位段碼值)。然后，給P1送第2列的掃描代碼，同理再送出第1個漢字“單”、第2個漢字“片”的各自第2列的字模數據，…如此進行，經過16次列掃描，分時送完兩個漢字的各自16個段碼值，就可顯示第1批漢字“單”、“片”；再進行第2批漢字“機”、“仿”的顯示；…，直到漢字字符串顯示完成。若字符顯示完畢，又從頭開始循環顯示。LED點陣漢字分批顯示的程序流程如2所示。在某一時刻，只有1行或1列發光二極管被對應的字模數據驅動點亮，但只要掃描間隔時間合適(一般為數毫秒)，利用人眼的視覺暫留特性，看上去整批字符就顯示在LED點陣顯示器上。

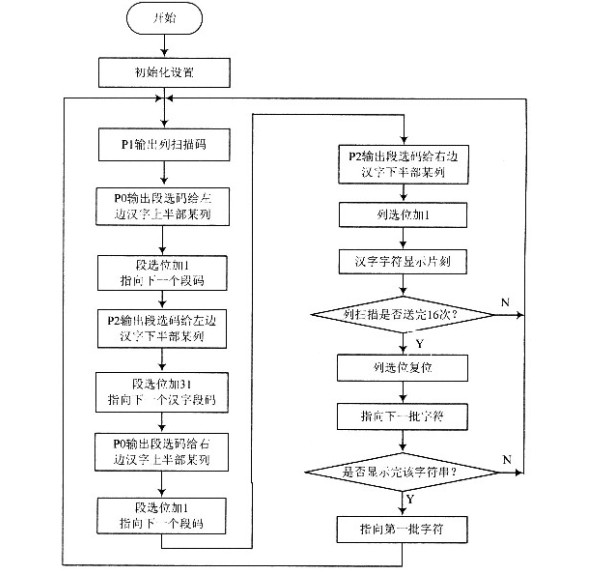

圖2程序流程圖
