隨著LED行業的快速發展，一方面LED屏的面積需求越來越大，另一方面客戶對高品質畫質的需求使得LED屏幕的點間距越來越小，目前已知的投入量產的已經達到P 0.9的點間距，這種情況下，支持更多輸出口、更大輸出分辨率的LED視頻處理器和拼接器的應用越來越重要。
從VSP 628PRO帶有兩個輸出口，單口輸出2304x1152@60Hz，具有超強畫質處理能力的1U視頻處理器，到VENUS X2、X3、X7插卡式多輸出口的拼接器，廈門視誠科技一直引領著LED屏幕高清同步拼接技術的發展。
今天我們就通過對VSP 628PRO這款帶載、畫質調節、去隔行掃描、降噪能力媲美甚至領先國外頂級視頻處理器的一些應用進行介紹，一窺自定義分辨率應用在視頻處理中的重要性。
1、產品簡介

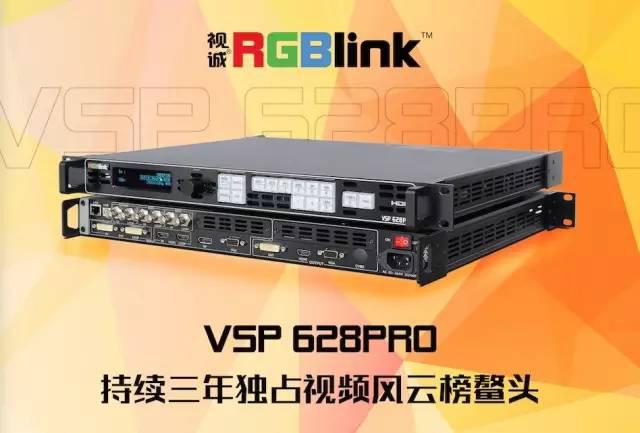

VSP 628PRO是一款高端的集多功能于一體的視頻處理器、轉換器和無縫切換器。它可以實現任意格式進、任意格式出及遠距離傳輸作用，通過Genlock外同步不僅實現多臺級聯同步拼接，并且可以實現整個廣電系統的同步處理。
VSP 628PRO強大的12Bit畫面處理能力，讓您的顯示系統的畫質得到極致的提升，同時VSP 628PRO支持包括Scaler、Switcher、Dual 2K和Split在內的四種獨立工作模式，實現一臺設備替換其他四種不同功能設備的應用目標。
除此之外，VSP 628PRO提供了更多輸入和輸出選配模塊，并支持更快捷的快速設置數字鍵盤以及免費的APP遠程控制服務應用。所以VSP 628PRO當之無愧地成為當前顯示領域里最高端最靈活的處理器。

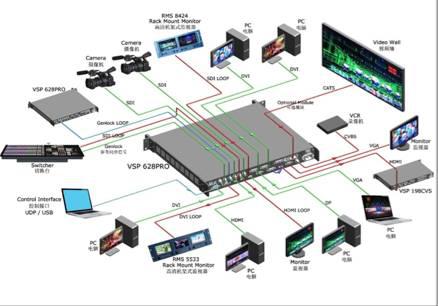

2、產品解決方案圖
3、自定義分辨率設置范圍
VSP 628PRO自定義分辨率輸出寬度最大為4096，并遵循以下公式：
13999000 Hz
其中，Dot Clock=Htotal x Vtotal x刷新率,
刷新率為23~60Hz可調。
從以上公式可以看出，刷新率60Hz時，輸出為2304點寬時，輸出高度最大為1152，同樣高度為3200時，輸出寬度最大為840。配合刷新率的變更，可以獲得更高的寬度或者高度。
4、普通放大拼接解決方案
客戶輸入信號1920*1080*60，LED屏幕為3864x1152，分成左右兩半，左半邊的寬度為1824，右半邊為1860，希望通過VSP 628PRO拼接成一塊整屏。
設置輸出分辨率為2048x1152@60,設置總寬為3864，總高為1152，第一塊屏寬為1824，然后選擇“設置參數”并輕按旋鈕確認即可生效，拼接操作不過一分鐘就能完成。
5、點對點解決方案
根據實際led顯示屏分辨率選擇使用對應的自定義輸出分辨率和自定義EDID。以一個實際分辨率為2176*768的led顯示屏為例，我們可以設置輸出分辨率和自定義EDID均為2176x768 60Hz。這樣，DVI輸入接口的EDID加入了2176x768 60Hz的分辨率格式，電腦顯卡即可輸出對應的分辨率，杜絕顯示不全的異常現象，輕松在顯示系統上實現精細的點對點效果。
當然對于更大的輸出分辨率，如3200x840@60Hz，超出2K發送卡的支持范圍，使用1臺VSP 628PRO即可進行拼接。每一個輸出使用自定義輸出分辨率1600x840@60Hz，進行左右等分切割；或者輸出使用1920x840@60Hz，進行不等分拼接，都可以達到點對點精細顯示的效果。
