工藝的“革命” COB小間距LED盤點
編輯:新雨 [ 2017-3-22 10:53:56 ] 文章來源:LED大屏網
LED顯示屏

    在前不入舉行的2017ISLE展上,采用COB封裝技術的小間距LED的登臺亮相無疑給行業帶來了一股新的認識。原來,小間距LED不僅可以通過不同的點間距來劃分,現在還可以用不同的封裝技術來區分了。對于用戶而言,小間距的選擇更加豐富了。

    COB技術的優勢

    對于習慣了在不同的點間距中做選擇的用戶來說,采用COB封裝技術的產品是新鮮的。這種到底有何優勢呢?

    這在里,我們不妨先了解一下采用傳統封裝技術(SMD)的小間距LED屏的工藝。以P1.6產品為例,每平米產品有超過39萬顆燈珠、近160萬跟引線。這些部件整體構成了一個非常復雜的工藝系統難題:即這么復雜的系統,都要采用一種稱為“回流焊”的工藝實現連接。而回流焊過程本身意味著“人為高溫”(240度,遠超過led顯示屏的正常工作溫度)。在高溫操作過程中,由于LED燈珠的SMD貼片封裝中的不同材料,例如銅支架、環氧樹脂材料、晶體的熱膨脹系數不同,燈珠自身難免發生熱應力變化。而這也直接導致了小間距LED應用的“死燈”問題。

    而采用COB封裝技術省略了傳統“表貼”過程。即在晶片裂片之后的封裝過程中,LED晶體一次性成為最小的CELL顯示單元,不在需要后期二次“表貼”焊接。這種工程流程,通過減少一次高精細度和高溫環境操作,最大程度保障了LED晶體的電器和半導體結構穩定性,可以使得顯示屏的壞燈率下降一個數量級以上。

    由于“免”了傳統的一步高溫高精度工藝,從而帶來了整個工程系統可靠性的增強。這也是COB封裝被小間距LED行業看好的核心原因。目前,已有不少led顯示屏廠商在逐步跟進這一技術,走在前頭的廠商有索尼、威創、奧蕾達、恩倍思、長春希達,等等,并都有成熟的產品推向市場。

    COB小間距LED產品盤點:

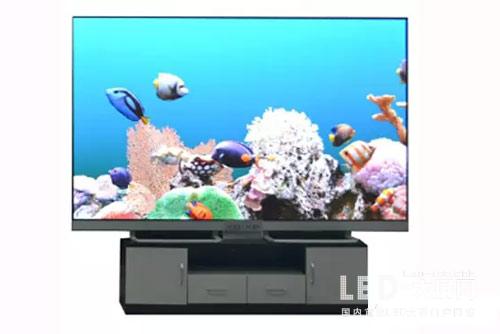

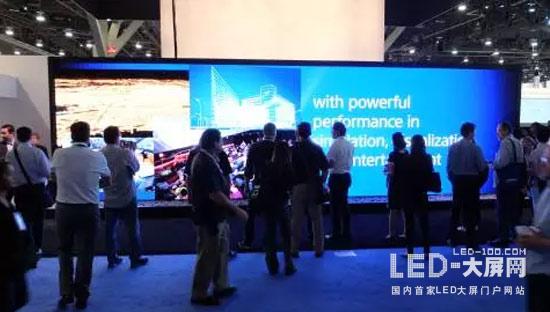

    索尼 P1.26 COB封裝小間距

   索尼的這面顯示屏,其顏色、一致性、視角、對比度、灰度等各方面,表現都非常出色。同時,精湛的加工工藝讓整個顯示屏幾乎看不到任何拼縫。

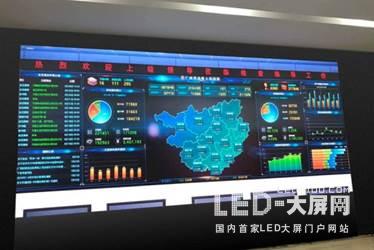

    威創 新一代COB封裝技術的P1.5小間距LED

    采用新一代COB光源技術,環境適應性更好,可靠性高;降低炫光和刺目感,使用更舒適;無光學拼縫、顏色一致性好。

    希達電 子COB封裝工藝小間距LED:1.25mm

    產品特點:
    1.真正的無縫拼接:畫面均勻一致,無畫面分割、黑線現象,真正實現無縫拼接,整體畫面盡收眼底。
    2.外觀精致,輕薄:整機外觀簡約大氣,科技感十足。
    3.亮色校正:領先的逐點校正、糾正還原亮色指標,畫面均勻一致。
    4.大視角:水平及垂直方向175°超寬視角,從各個角度都能觀看到清晰顯示內容,畫面更具沖擊力。
    5.安全健康:高填充因子光學設計,發光均勻,使得發光像素近似“面光源”,有效降低光強輻射,消除摩爾紋、眩光及刺目對觀看者視網膜的傷害。采用電磁兼容設計,輻射低。
    6.超靜音:無風扇設計,零噪音。
    7.超高防護:COB封裝及集成顯示驅動技術,防水、防潮、防塵、防靜電、防氧化,正面防護等級達IP54,可直接用濕布清理。
    8.壽命長:led顯示屏壽命8-10年,輕松超越DLP、LCD傳統顯示產品5-6年使用壽命。
    9.智能化:支持AV, S-Video, VGA, DVI, HDMI, SDI, DP等多種外接信號。

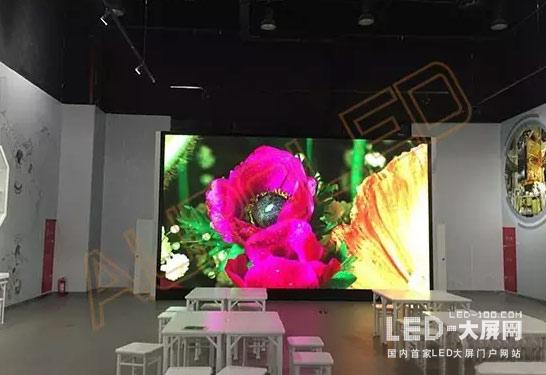

   奧蕾達ACF固裝系列P1.875COB小間距led顯示屏

   奧蕾達COB小間距led顯示屏采用全新制作工藝,徹底克服了傳統SMD小間距無法客服的困難,突破了小間距led顯示屏防潮、防塵、防撞擊的瓶頸。COB小間距維護操作簡單,無需任何工具,支持模組、電源前維護,速度快,成本低。160°超大觀看視角,16bits高灰階,500~1500nits室內高亮顯示,夢幻般畫面顯示效果,畫面逼真、絢麗。

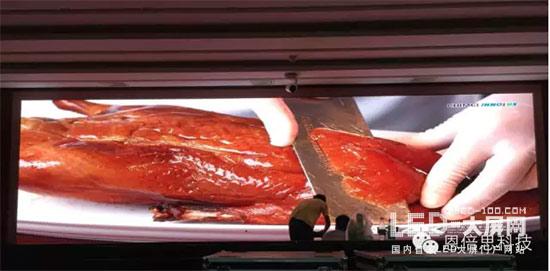

   恩倍思 COB工藝P2.5 led顯示屏

   恩倍思 COB工藝小間距led顯示屏系統產品優勢主要體現在三個方面:

   第一,箱體部分:采用航空鋁私模一體成型CNC精切割壓鑄鋁箱體,無風扇下散熱好,內置高品質超薄電源,價值是帶風扇電源的數倍,無風扇超靜音工作,前維護,方便安裝維護與操作;

   第二,發光屏體:純金線點焊技術,凸鏡式點膠技術,以及全板環氧樹脂密封,由于沒有進行燈珠封裝,少了來回過往回流焊,燈柱內部環氧樹脂密封結構沒有被破壞,燈柱壽命長,特有的凸鏡技術,大大的加大了屏幕的觀看角度。

   第三:驅動模式:采用知名品牌驅動IC,IC驅動PMW灰階控制,驅動IC自帶消影電路。獨有的雙FPGA分掃,物理刷新頻率倍增,高亮度,高灰度,高刷新頻率,低亮高輝效果極佳,在不損失灰度情況下,最低亮度可以達到450cd。適合對圖像效果要求高的地方。
    小結:在國內市場,目前小間距LED屏正處在“初次普及”高峰階段。對于整個行業里的企業來說,小間距LED是一個新技術、新產品,但就幾乎是在行業“新鮮勁”正濃時,企業又要開始面臨COB與貼片兩種技術工藝的“巨大替代”的可能,真不知是該“喜”還是該“憂”;不過從用戶角度來講,答案是肯定的,未來隨著兩種技術的不斷發展,市場將源源不斷的為用戶提供更多可用且好用的產品。
