唯奧視訊首創LED高清切換臺LVS5066
近日，專注于LED視頻處理器設備研發和制造的深圳市唯奧視訊有限公司推出一款業界首創的LED高清切換臺：LVS5066。LVS5066采用最新一代廣播級視頻處理技術，視頻信號的輸入、處理和輸出均可達到1080P全高清處理，可實現６輸入通道間瞬間無縫、淡入淡出等特技切換，高清畫中畫、高清字幕圖標疊加等功能。特別適合于電視演播中心、大型舞臺劇院、高端會議和展示展覽、各種監控、指揮控制中心等大屏幕顯示應用場合。
作為一款超凡設計的產品，LVS5066首先是一款高清混合視頻矩陣。LVS5066具超凡的視頻接入能力，其單機6通道可接收36路各類視頻輸入，其中更包含18路HD-SDI、HDMI、DVI全數字高清視頻。LVS5066采用插卡設計，單機包含6塊視頻輸入卡，對應為6輸入通道。每塊視頻輸入卡設計有6路視頻輸入接口，其分別為:2×CVBS（PAL/NTSC）、1×HD-SDI（SDI)、1×HDMI（HDCP）、1×DVI、1×VGA。不僅如此，LVS5066完全自動檢測和識別各類視頻輸入信號，可接收視頻信號帶寬達165Mz，支持幾乎全部常用分辨率格式，最高至1080P、UXGA等高清輸入。其中HDMI支持HDCP（高清數字內容保護），可直接與藍光DVD等高清播放設備接駁，暢享高清大碟。
基于最新一代廣播級視頻處理技術，LVS5066的視頻輸入卡對各輸入視頻進行了包含畫質提升在內的多種視頻處理，特別是各標清視頻均被轉換成高清格式進行切換輸出。因此，LVS5066已不是普通視頻矩陣的概念，其已全面超越現有的視頻矩陣技術。首先，LVS5066可以在不同類型、不同分辨率格式的視頻信號之間進行相互切換，比如HD-SDI與VGA之間的相互切換，或HDMI與CVBS之間的相互切換，或HD-SDI、HDMI、DVI、VGA和CVBS等多種信號之間的相互切換。其次，LVS5066把各類輸入視頻均轉換成統一格式的視頻輸出，如轉換成DVI或HDMI，由此可直接接至大屏幕顯示設備，如led顯示屏、DLP投影或LCD拼接墻等，或把HDMI轉成HD-SDI接至電視播放設備。
目前，傳統視頻矩陣均為單視頻類型結構，如VGA矩陣只能輸入輸出VGA信號，CVBS視頻矩陣只能輸入輸出CVBS信號，DVI矩陣只能輸入輸出DVI信號，當同時有VGA、DVI和CVBS視頻信號時，我們則需要3臺視頻矩陣。不僅如此，當3臺視頻矩陣分別切換輸出VGA、DVI和CVBS后，我們還需一臺視頻轉換設備把它們轉換成統一格式的視頻輸出至顯示設備。傳統矩陣的如此應用，使得系統設備眾多、連接繁瑣、控制復雜，已經越來越不適應現代顯示應用的要求。因此，新一代高端視頻矩陣必定是要能同時支持高清和標清、數字和模擬的混合視頻矩陣，LVS5066正是該種視頻矩陣的創新設計。
LVS5066不僅是一款高清混合視頻矩陣，而且還是一款高清無縫切換臺，這是因為LVS5066采用了獨特的二級切換架構。LVS5066的每塊視頻輸入卡設計有6路視頻輸入接口，使用時，我們須首先選擇每塊視頻輸入卡的輸入信號，此為第一級切換。6塊視頻輸入卡對應為6路視頻輸入通道，LVS5066的最后輸出即是在這6輸入通道間選擇切換，此為第二級切換架構。不僅如此，LVS5066的第二級輸入通道間的切換采用了先進的視頻信號幀同步技術，由此實現了多種特技切換模式，包括：瞬間無縫切換（CUT）、淡入淡出（MIX、Fade-In/Fade-Out）、劃像（WIPE）、畫中畫（PIP）、字幕圖標疊加（Text-Overlay）、T型推桿（Fader）等。
唯奧視訊首創LED高清切換臺LVS5066
LVS5066是一款真正的無縫切換臺。由于采用了先進的幀同步技術，切換動作均在幀回程期間完成，所以LVS5066的通道切換精確、平穩，畫面平順、穩定，絕無抖動、停滯、延遲、撕裂、黑屏等現象出現。不僅如此，LVS5066還可一鍵轉換切換模式，比如瞬間無縫切換（CUT）模式轉至劃像（WIPE）模式，而且所有切換模式的轉換也是無縫的。
唯奧視訊首創LED高清切換臺LVS5066
LVS5066采用了先進的內同步技術，所有的輸入視頻信號均為自由信號，不須像其它切換臺技術要給外部輸入信號增加統一的同步信號。
由于采用二級切換架構設計，LVS5066可實現高速的瞬間無縫切換。LVS5066的第一級切換即是輸入預選切換，當完成所有通道的輸入預選后，我們便可進行高速的第二級切換，即通道間的切換。理論上，當LVS5066為60Hz逐行幀輸出時，LVS5066每秒可完成60次通道畫面的切換。但受按鍵響應時間，軟件響應時間的限制，LVS5066實際達不到這樣高的速度。盡管如此，LVS5066仍可在1秒內完成至少5次通道畫面切換。高速的瞬間無縫切換是許多高端顯示應用場合的必須要求，比如軍事應用場合，我們有多路重要視頻須呈現在大屏幕上，時間緊迫、形勢緊急，我們絕不能容忍須花1秒或幾秒才能切換一幅重要畫面的失敗局面。

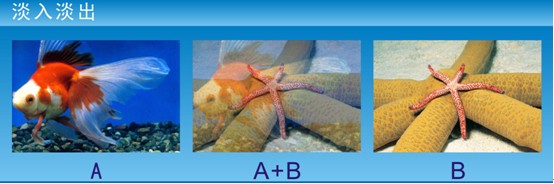

LVS5066的淡入淡出切換是一種混像（MIX）處理，新舊畫面的切換是融合漸變切換，有1秒、2秒和3秒漸變時間可選。LVS5066采用128級融合漸變處理，漸變過程平順穩定，無任何突變、跳變等生硬變化。不僅如此，LVS5066還設計有精確的T型推桿（Fader）切換裝置，可以手動控制淡入淡出的漸變過程，或停留在中途使得 新舊畫面呈顯成透明疊加。LVS5066的T型推桿（Fader）可自動回位，確保了每次切換操作的準確無誤。
LVS5066支持靈活的畫中畫（PIP）顯示。背景畫面和PIP畫面可從6個輸入通道中任意選擇，PIP畫面可預設4組大小和位置參數。PIP畫面的開啟、關閉和通道切換均采用淡入、淡出的方式實現。同時，LVS5066的PIP是真正的高清畫中畫，PIP畫面和背景主畫面均采用完全相同的視頻處理技術，確保了PIP畫面的清晰和流暢。
LVS5066支持最便捷的高清字幕圖標（Text-Overlay）疊加功能。任意一個輸入通道均可作為字幕圖標信號的輸入通道，同時一般選擇該通道的DVI、HDMI或HD-SDI數字輸入端口輸入字幕圖標信號。LVS5066疊加的字幕圖標信號可直接由筆記本或臺式電腦顯卡以高清格式輸出，字幕圖標內容通常由Powerpoint軟件即可編輯制作。同時，基于LVS5066的字幕圖標疊加原理，我們還能非常方便地設計出多種特技顯示效果，如畫面分割顯示、異型顯示等。
LVS5066支持6畫面預監輸出。6個輸入通道的圖像被合成一個6分割畫面，以DVI和VGA端子輸出。LVS5066能以1920×1080全高清格式合成6分割預監畫面，確保了每個預監畫面的清晰完整。目前，普通的切換臺只有單畫面預監，每次切換操作均需要至少2次按鍵操作，使用相當牽強。然而，LVS5066具6畫面預監能力，它極大地提升了LVS5066切換操作的快速、準確和直觀。現場的每個攝像鏡頭、每個場景、每個輸入在預監畫面里清晰呈顯、一覽無遺，再配合LVS5066高速的瞬間切換，我們便可準確、及時地把每個精彩瞬間切換輸出至大屏幕顯示。
作為led顯示屏應用，LVS5066更包含了圖像任意縮放功能，其2路DVI主輸出可直接接至2張LED發送卡。不僅如此，LVS5066機箱還預留2張LED發送卡裝置卡位，最終使得整個視頻系統高度集成。
穩定可靠的要求貫穿了LVS5066的研制始終。LVS5066采用插卡設計，板卡之間的連接插座頭選用德國進口精制器件，確保各板卡之間連接的穩定可靠。LVS5066共36路各類視頻輸入接口，部分沒被使用的接口均可用作備份接口。LVS5066包含2張圖像同步卡和3張預監分割卡，這是5張完全相同的卡，必要時，它們可直接交換使用。
LVS5066高度集成混合視頻矩陣、無縫特技切換、字幕疊加、畫中畫、多畫面預監等多項先進的視頻處理技術，支持1080P全高清輸入輸出，是一款超凡設計、業界獨創的先進產品。LVS5066具廣泛的應用，特別是電視演播中心、大型舞臺劇院、大型展示展覽、各種監視、指揮控制中心等大屏幕顯示應用場合。
