單線程遠程網絡控制SPI
編輯：清風 [ 2011-4-12 8:41:05 ] 文章來源：LED大屏網
前言:
生產3線SPI接口按MAX7221顯示控制器(低電平有效CS，DIN和CLK)的要求，這1 - Wire網絡地址連續三個1線開關(DS2413的)。第一個開關直接創建片選(低電平有效CS)，第二個創建串行數據線直接(標準)，而第三個開關與三異或門的幫助，創造了串行時鐘(CLK)。
 |
|
許多的1 - Wire ®兼容的外圍設備可用，但對于那些缺乏的1 - Wire能力，圖1所示電路一種方法可以實現它。顯示的例子允許遠程led顯示屏是由1線通過SPI™兼容的顯示控制器的網絡控制。

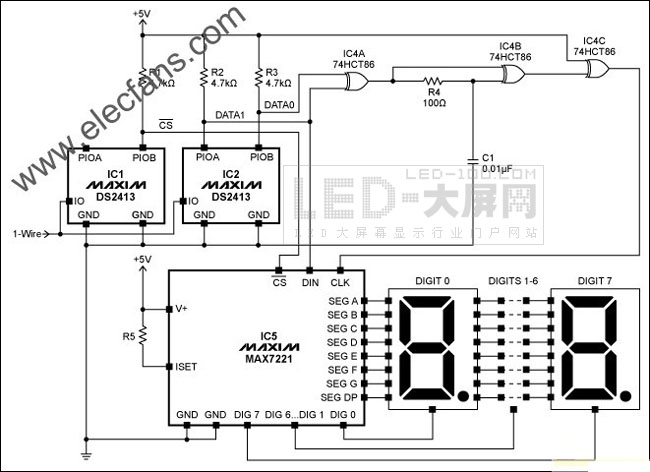

圖1。三個1線開關(IC1的- IC3的)，三異或門(IC4的)，以及相關的組件使1 - Wire網絡來控制這種通過SPI外設IC5顯示。
生產出的3線SPI接口由MAX7221顯示控制器(低電平有效CS，DIN和CLK)的要求，1 - Wire網絡地址連續三個1線開關(DS2413的)。第一個開關直接創建片選(低電平有效CS)，第二個創建串行數據線直接(標準)，而第三個開關與三異或門的幫助，創造了串行時鐘(CLK)。
邊緣檢測器和一桿(IC4A - C)的結合IC2的(DATA1和資料0)的輸出創造一個SPI接口的時鐘信號。這種一次性時鐘產生電路提高了，只需要一個1線每SPI位交易數據速率，而不是三項交易(數據，時鐘低，時鐘的高)，將被要求如果IC2輸出被用來直接作為時鐘信號。
要傳送數據到SPI輸入，首先設置IC1的低產出。然后，傳送的數據位使用以下規則：
如果目前的數據位從以前位不同，設置IC2的DATA1數據輸出相應。
如果目前的數據位是一樣的前一位，撥動IC3的的資料0輸出相同。
該電路產生時鐘脈沖，每次自動執行，并且只需要一個1 - Wire總線命令發送每個數據位。當數據傳輸完成后，發送一個最終的1 - Wire命令來設置IC1的輸出為高。
該電路允許1 - Wire網絡遠程控制溫度顯示，但類似技術可以提供一個接口，通過I ² C兼容的設備，以及其他的SPI ADC和DAC等外圍設備。您還可以通過使用額外的DS2413的生產輸出(S)的雙向數據傳輸能力。請注意，SPI數據速率不是很快，和對周邊的更新比較慢，但速度并不是很多遠程監控應用的問題。
