創維全彩LED顯示屏閃耀深圳大運會主賽館
編輯：天嘯 [ 2011-3-28 8:43:34 ] 文章來源：LED大屏網
 |
|
2011年第26屆世界大學生運動會，使深圳這個城市及大運會的賽事場館都成為了人們關注的焦點。在確保城市環境質量、大運村建設、會場總體應急方案建設的同時，作為大運22個賽事場館也基本完工。其中，建于2004年占地10萬平方米的龍崗體育中心作為本屆大運會的主賽館將承擔大量籃球比賽或錦標賽。
作為大運會顯示設備贊助商，此次創維為主賽館打造了三套顯示系統：體育館內中央斗型屏、體育館內南北看臺顯示屏、冰場訓練館與熱身場顯示屏，將比賽項目全方位實時轉播，經典鏡頭回放、背景畫面渲染。
中央斗型屏，獨具一格

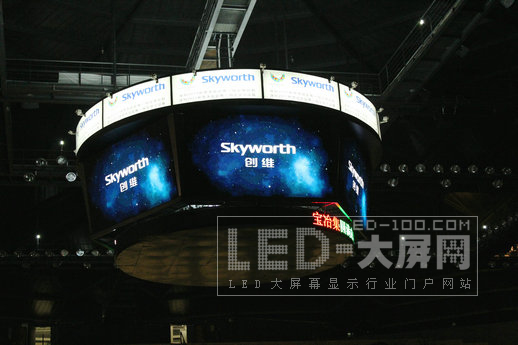

位于體育館中心的斗型屏，獨具一格，讓人眼前一亮，屏體亮麗的畫面，獨特的造型結構，優質的顯示效果得到了深圳官方的一致認可。中央斗型屏采用特殊鋼結構設計，整體鋼結構直接吊裝，與屋頂結構采用鋼管連接, 鋼管直接伸入到斗型屏底部（環型電子顯示屏）。
斗型屏分三層：最頂層的環形結構，主要用于固定噴繪或燈箱廣告層、中間采用鋼架架構發散形式，每塊屏的鋼結構焊接在主軸上，安裝六塊日亞PH8三合一的 SMT表貼技術全彩顯示屏，每塊顯示屏尺寸4608mm×2560mm， 主要用于比賽時顯示實時比分和現場實時圖像畫面的播放，以滿足后場觀眾和電視媒體的場景需求。最下層的圓環形鋼結構，采用全彩色環型日亞PH10三合一SMT表貼技術全彩色顯示屏，內圈半徑為3385mm，外圈半徑為4035mm，主要用于顯示各類動畫、圖片、文字等廣告信息，滿足賽事廣告的各類需求。
據了解，創維打造這塊滿足國際籃聯的所有標準和規范的顯示系統，主要用于賽場的鏡頭慢放、回放、發布廣告、播放VCD/DVD、亦可轉播電視、比賽信息等。在顯示屏建設中，創維克服了屏體結構固定、安裝等多種困難，花費近六個月的努力，在保質保量的前提，高效率完成了這一創意顯示屏。
南北側看臺顯示屏，添彩助陣

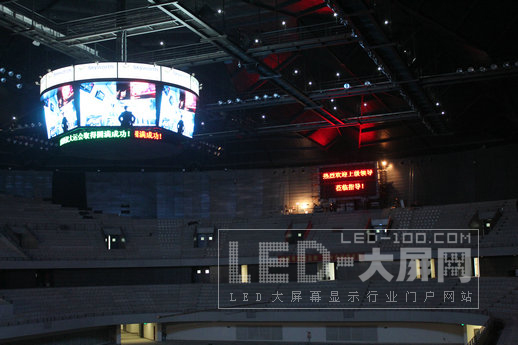

為了及時發布賽事信息，記時計分，創維在體育館的南北兩側看臺分別打造了一塊PH10，每塊顯示屏尺寸為：8640mm×4800mm雙色顯示屏。并采用于與體育館 的中央斗形屏連動，進行畫面同步播放、畫面回放等。同時還能為現場所有的觀眾，提供完美視角的賽事播放。
此次針對南、北看臺顯示屏創維采用雙立柱方式安裝。為減少屏體結構對場館建筑結構的破壞，柱體底部通過上下兩塊鋼板與樓體主梁用螺栓緊固，并設置加強筋骨。同時，考慮屏體結構撓度與焊接的牢固性，采用工字鋼桁架特殊設計。另外，為方便維護，在柱體背面設置爬梯與維護入口，在屏體內部設置兩層維護通道。
冰場訓練館與熱身場顯示屏，完美結合

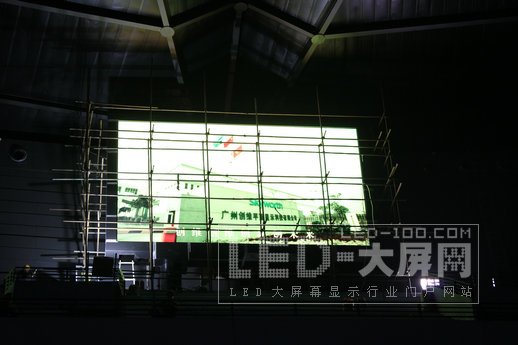

冰場訓練館與熱身場顯示屏，主要是給運動員訓練熱身時記時記分及信息發布使用的。位于冰場訓練館和熱身場分別安裝了一塊PH8的雙色顯示屏，每塊顯示屏尺寸為：4608mm×2560mm。屏體采用靠墻安裝方式，頂部安裝靜音風扇出風，底部做進風隔柵處理。這兩塊屏的安裝，對運動員及時了解比賽通知起了關鍵作用，同時，顯示屏的播放的場景還能渲染運動員的激情，在比賽中取得好成績。
現在距大運會開幕還有145天，創維作為大運會顯示設備的贊助商，大運項目建設的各項工作也將圓滿完成，確保在即將到來的大運會中，呈現一場視覺盛宴。
