整體速度的提升-更高的刷新頻率與換幀頻率

編輯：海浪　[ 2010-1-4 9:51:26 ]　文章來源：LED大屏網

內容導航：

整體速度的提升-更高的刷新頻率與換幀頻率

　　LED是經由流過的電流來驅動的，而通過的脈沖寬度可以控制LED的亮度及灰度，簡單來說若不考慮系統端的設計，刷新頻率(refreshrate)是經由尋址時間(Tacc)及流過LED的電流速度所決定的；而換幀頻率(framerate)的提高除了系統的的支持外更需要更快的尋址時間，而尋址時間與傳輸的頻率(DCLK)與尋址數有強烈的正相關。

　　例如：有一全彩戶外顯示屏其尋址數為768，若是使用不同的頻率則整體的尋址時間也會不同工作頻率為10Mhz->768X0.1us=76.8us工作頻率為30Mhz->768X0.033us=25.6us兩者的尋址時間相差3倍。

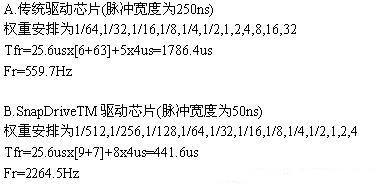

　　而電流流過LED的速度決定 LED顯示屏的刷新頻率，舉例說明若一 LED顯示屏其尋址數皆為768、工作頻率為30Mhz、灰階調整為8位(bits)、亮度調整皆為2位(bits)、每子場的間隔時間為4us；傳統驅動芯片其顯示的脈沖寬度為250ns，而SnapDriveTM驅動芯片的脈沖寬度為50ns，兩者可以達到的刷新頻率有明顯的差異

提高<a href=http://www.saemoetchemins.com/company/1.htm target=_blank><a href=http://www.saemoetchemins.com target=_blank>LED顯示屏</a></a>畫質的驅動電路設計方案

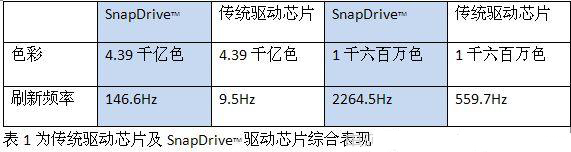

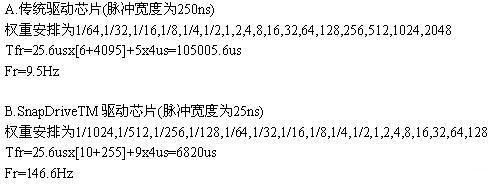

　　顯示灰階度提升目前市場上一般通用的傳統驅動芯片其OE響應時間約為250ns，若以上述的例子來看其最高的灰階為8位；亦即R,G,B各有256個灰階度。其色彩為256X256X256=166777216約1千六百萬色。若想將灰階度提高至14位亦即16384X16384X16384=4.39千億色；兩者之間的刷新頻率亦會得到明顯的差異

提高<a href=http://www.saemoetchemins.com/company/1.htm target=_blank><a href=http://www.saemoetchemins.com target=_blank>LED顯示屏</a></a>畫質的驅動電路設計方案

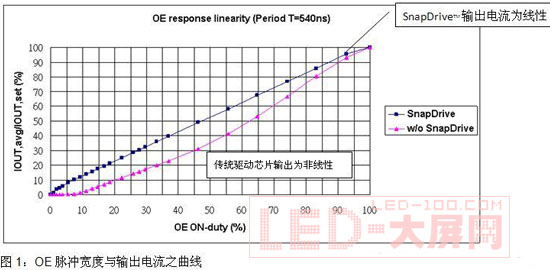

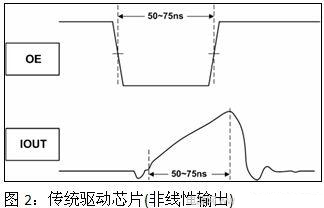

　　以下為臺灣迅杰科技推出包含SnapDriveTM技術之驅動芯片測試條件及結果，借圖1及圖3可以明顯看出其驅動芯片在極小的OE脈沖寬度下其輸出電流仍為線性輸出，而傳統驅動芯片則無法提供線性的輸出。
　　測試條件：Vcc=5V,Iout=38.3mA,RL=47Ω,CL=13pF

提高<a href=http://www.saemoetchemins.com/company/1.htm target=_blank><a href=http://www.saemoetchemins.com target=_blank>LED顯示屏</a></a>畫質的驅動電路設計方案
