　　LED顯示屏根據工程項目使用的箱體數量，依據顯示分辨率的大小，主體在使用現場進行安裝。主要包括屏體骨架結構、散熱結構、安裝方式與外表裝飾四項內容，艾斯威光電公司結構設計工程師在進行結構設計之前須進行現場實地考察，如屏體重量、平均功率、最大功率、屏體厚度、可視角度、安裝尺寸等，提供設計依據。

　　一、安裝相關的技術參數

　　1、屏體重量：為測算運輸報價，運輸費用及鋼結構設計，安裝提供指導依據。

　　2、平均功率：了解此屏的耗電量，布線情況。

　　3、最大功率：了解此屏的耗電量、布線情況、配電柜規格、開關數量及大小。

　　4、屏體厚度：鋼結構設計，安裝提供指導依據，是否需要包邊和美觀。

　　5、可視角度：可視角度分左右可視角度、上下可視角度；左右可視角度：通常指的是顯示屏使用的LED的左右方向半功率角；上下可視角度：通常指的是顯示屏使用的LED的上下方向半功率角。

　　6、安裝尺寸：安裝尺寸指的是顯示屏與鋼結構配合、連接的尺寸。

　　二、安裝方式

　　顯示屏的安裝方式可分為掛裝、吊裝、落地支撐式、立柱式、鑲墻式等。

LED顯示屏結構圖

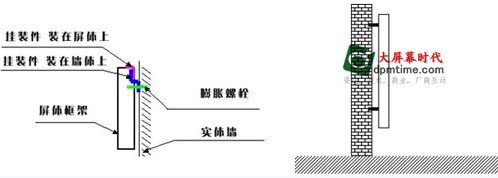

　　1、掛裝

　　一、室內，面積在8㎡以內，框架結構屏體，重量在500KG以下，可以用搖臂進行掛裝。墻體要求是實體或懸掛處有混凝土梁，空心磚或簡易隔檔均不適合此安裝方式。

　　二、室外，室^*裝主要依靠鋼結構受力，對顯示屏面積和重量沒有限制。鋼結構參考公司提供的鋼結構圖。

　　三、如果顯示屏面積很小，能成單個箱體，可以使用在箱體開孔，用膨脹螺絲進行固定，開孔處注意防水。

LED顯示屏效果圖

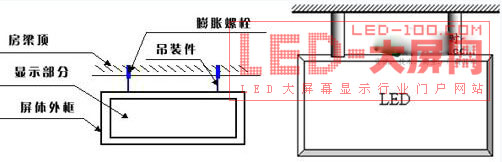

　　2、吊裝

　　主要用于室內長條屏、出租屏，框架結構屏體，可以用吊裝。此安裝方式必須要有適合安裝的地點，如上方有橫梁過梁處。室內承重混凝土頂可采用標準吊件，吊件長度視現場情況而定。室內鋼梁采用鋼絲繩吊裝，外套與屏體顏色一至鋼管裝飾。

　　3、落地支撐式

　　主要用于屏會屏、展廳屏、室外廣告屏等。落地支撐式主要依靠鋼結構受力，對顯示屏面積和重量沒有限制。

　　4、立柱式

　　主要用于室外，周圍又無其它建筑物的廣場、公園、高速公路邊等戶外顯示屏。立柱式可分成單立柱和雙立柱，主要依靠鋼結構和立柱受力，對顯示屏面積和重量沒有限制，但需要注意立柱下地質情況，充分考慮顯示屏安全性。鋼結構參考公司提供的鋼結構圖。

LED顯示屏結構圖

5、鑲墻式

　　主要用于室內或者有墻體掩蓋室外，受力主要依靠墻體，并需要簡單的鋼結構對顯示屏進行固定，對顯示屏面積和重量沒有限制，洞口尺寸與顯示屏外框尺寸相符，并做好適當裝飾。

　　(一)安裝結構設計

　　(二)安裝方式決定著安裝結構組成，安裝結構設計包括顯示屏體骨架結構、散熱結構與外表裝飾等內容。

　　艾斯威光電LED顯示屏體骨架的設計結構如圖所示，由固定架、邊框架、維護架三部分構成。

　　骨架具備：骨架的剛性、連接強度、連接孔尺寸與位置精度。

　　固定架：

　　屏體正面部分，用于連接和固定顯示單元。

　　邊框架：

　　屏體四周部分，用于支撐屏體、并與固定面連接。

　　維護架：

　　位于屏體內部，用于維護的方便。

　　四：顯示屏配電要求及數據線路

　　顯示屏要求供電額定電壓為220V，峰值功率為6KW，峰值電流為27A，工作均功率小于3KW，工作均電流小于13.6A

　　要求使用國標6平方三芯銅電纜，開關配備時控開關和250V63A交流接觸器。

　　系統布線：數據線采用8芯4對超五類網線，電腦控制室內線路采用明敷線路，PVC線槽電腦控制室到顯示屏采用暗敷線路，管材用PRCOH及管材配件等。

　　系統布線按照國家相關標準和規范操作和實施。

　　顯示屏框架在設計和制作重點考慮到了顯示屏的防水、防潮、防腐蝕、散熱、防雷、抗風等諸多不確定的因素，并采取了有效的措施。

　　規范JGJ59-99建筑施工安全檢查標準

---
