在《如何鑒別真4K和偽4K》文章中，我們提到過真4K視頻處理器LVP609 Genlock級聯方法，現在正好有二則案例為大家進行演示下。
案 例 一
現有一塊小間距led顯示屏，分辨率為5376*1792。
根據客戶要求，需要做LED屏與電腦畫面點對點顯示，根據上篇文章提到當屏幕分辨率超過3840*2160時，需要LED屏點對點顯示電腦畫面，可以采用2臺LVP609 4K2K@60Hz處理器進行Genlock級聯。
該方案中2臺LVP609級聯拼接配合AMD W7100多屏輸出顯卡（最大四路DP：3840*2160_60Hz）方案中采用了AMD W7100兩路DP進行配合使用。
將5376*1792按照實際箱體分布拆分為左，右兩個部分，分辨率都不超過3840*2160范圍，每個部分使用一臺LVP609進行控制，信號源（電腦）給出兩路4K2K@60Hz信號分別給兩臺處理器，通過處理器截取對應大小，讓LED屏點對點顯示達到最佳效果；

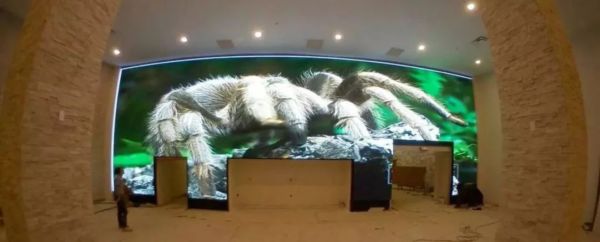

顯示效果
案 例 二
印尼雅加達Menara Astra大廈室內有塊P2小間距led顯示屏，分辨率為9984×2376。

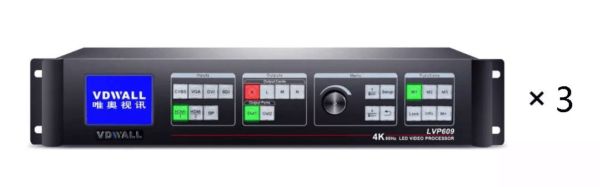

該屏幕主要用于展覽與播放廣告，由于屏體比較寬大，需用三臺LVP609 4K拼接器做級聯拼接，以做到超高清播放顯示。
將顯示屏水平分成三部分，每部分均由一臺LVP609帶載，每塊區域帶載完成后，通過多屏顯卡做融合拼接，實現整個大屏拼接。

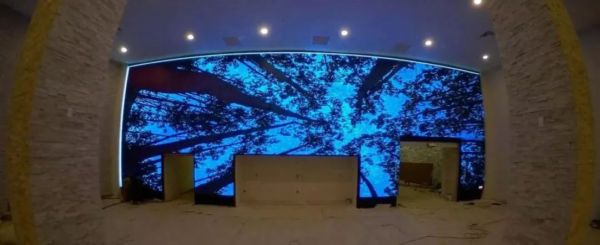

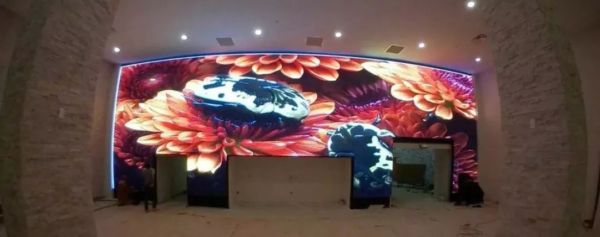

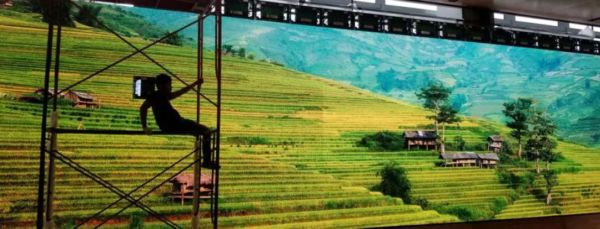

顯示效果
