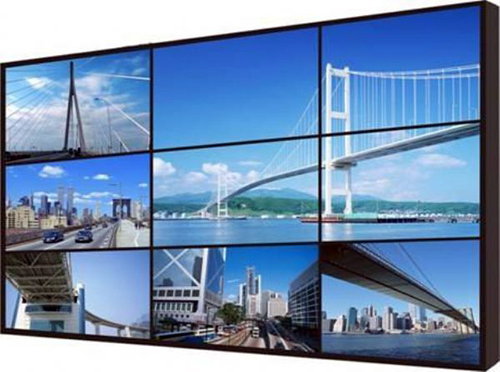

在大屏幕拼接系統中，我們很容易將焦點聚集在拼接單元上，而作為整個系統“神經中樞”的處理器往往被人忽視。對于大屏幕廠商來說，處理器是加強對大屏核心技術把控，打造差異化的關鍵。大屏處理器的優劣直接決定著整個大屏幕顯示系統效果的好壞。
那么，大屏處理器是什么？大屏幕處理器主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元(如背投單元)，完成用多個普通視頻單元組成一個超大屏幕動態圖像顯示屏，可以支持多種視頻設備的同時接入。
大屏處理器的發展之路
第一代：PC式處理器，包括PCI工控架構和PCI—E工控架構
PC式處理器的物理結構是一臺高性能的PC主機，由PC自帶的CPU和GPU進行圖像算法的處理，由多頭顯卡進行多屏輸出，實現大屏拼接的功能。
但是受計算機主板規模和功耗的限制，PC式處理器無法接收數量較大的輸入與輸出，如果要實現大規模拼接，就要配置動輒上百萬的工控設備。又因具有操作系統，相對穩定性不高。但是其高速的運算能力，仍然是其無可取代的優勢，而成為其生命力的保證。

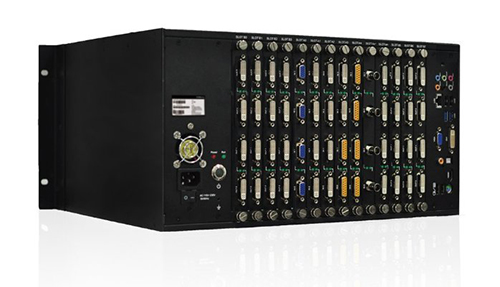

第二代：集中式處理器，基于嵌入式/FPGA硬件交換架構
集中式處理器，采用了FPGA加矩陣交換芯片的技術結構，是目前市場銷售較多的處理器結構。能夠有效地進行多路VGA/RGB信號輸入，是FPGA純硬件式拼接處理器系列與普通插卡式工控機相比，最大的性能優勢。
嵌入式拼接器也稱“內拼式拼接器”，是基于液晶屏信號驅動板上增加的運算分割技術。其主要應用于一般顯示要求，也是目前最流行的液晶拼接屏配置器件。當然，它不能支持液晶拼接屏畫中畫、開窗漫游。
第三代：分布式處理器
網絡分布式處理器，將圖像采集、圖像傳輸和圖像顯示都通過數字化網絡連接起來。使用網絡作為大屏幕信號傳輸載體，結構上允許輸入、輸出節點在地理上分散開來，具備極大地的靈活性和擴展性。系統具備圖像信號多點共享，網絡化圖像接入/輸出，移動終端預覽控制等功能。
第四代：混合式處理器
基于硬件交換架構＋分布式采集的混合式處理器是拼接處理器的發展趨勢。通過對視頻、電腦信號的全數字化獲取，采用網絡傳輸，對信號源進行集中顯示。突破了傳統只靠硬件模擬采集卡的對信號源進行采集路的數以及同時顯示路數的限制，同時顯示信號數量高，窗口操作靈活性高。
降低對信號網絡傳輸帶寬的要求，顯著提高信號的展示質量以及展示的實時性。信號源的接入、傳輸、展示、調節等將變得更加智能化、高效化、網絡化、實時化。
系統采用模塊化架構，全網絡化的智能管理：不再受限于空間，擴展能力大幅增強。每個模塊都是獨立運行、不再相互影響。處理計算能力將是各模塊處理計算能力的總和。
