LED電子顯示屏是集微電子技術、光電子技術、計算機技術、信息處理技術于一體的大型顯示系統。它以其色彩鮮艷，動態范圍廣，亮度高，壽命長，工作性能穩定而日漸成為顯示媒體中的佼佼者，廣泛應用于廣告、證券、信息傳播、新聞發布等方面，是目前國際上極為先進的顯示媒體。
隨著LED材料技術和工藝的提升，加之環保優勢，LED在社會經濟的許多領域得到了廣泛應用，并成為現代化大型體育場館的必備設施。LED大屏幕幕的宣傳表達能力極強，可以滿足賽場多方觀眾的視覺需要，同時通過多媒體技術顯示比賽的實況，可以密切關注賽事進程，了解選手的成績和精彩瞬間，能夠很好的烘托和營造緊張、熱烈的比賽氣氛。
二、系統概述
本系統由多臺計算機系統構成，分別是主機、局域網、控制器和大屏顯示器，所有系統使用局域網相連。整個系統可以看成是一臺顯示來自計算機的多種圖文、視頻信息的巨型顯示屏。
顯示屏是由N×M個顯示器（背投顯示）單元拼接而成的一種超大屏幕電視、影像、圖文顯示系統，根據實際需要，顯示面積可不斷擴充。在體育館LED信息顯示系統中，顯示屏根據播放內容一般分為兩種，一種是當前的比分，另外一種是現場賽事或者慢鏡頭回放。
需要注意的是，體育館電子顯示系統跟其他顯示系統有著很大的區別，它不僅僅是簡單的播放既定內容，更是一個綜合各種比賽的計分、圖文、標語、視頻等多媒體播放及運動員背景資料管理為一體的資訊管理中心，注重信息的同步與綜合。
因此，體育館電子顯示系統大都采用電腦局域網作為平臺，裁判席、比賽計時器、電子屏幕均作為一個終端鏈接到同一個局域網上，實現實時信息與本地硬盤信息的靈活組合播放，在時間組合和空間組合上滿足多樣化的需求，達到資訊管理共用、控制方式簡捷、便于系統擴充和維護。
此外，由于體育館的環境亮度比較亮、視距、視角比較大，因此體育館的顯示系統要能夠全方位、清晰、及時、準確顯示比賽的資訊，同時要求系統簡單明了、準確快捷、便于操作的人機界面，支援多種體育比賽專案，符合各項體育比賽規則要求，便于維護與升級。
三、系統功能
顯示、播放功能：
實時顯示視頻、文字等圖像，并可通過字幕機可實現圖像與文字的疊加
體育比賽信息和體育成績公布功能：
可滿足各類體育比賽使用要求，針對不同比賽規則顯示名次、成績、記錄成績、比賽項目介紹等。
比賽時鐘功能：
可根據比賽項目的不同單獨設置需要的時間，并支持改變遞增、遞減、走時、清零、暫停、正計時、倒計時等操作，同時，還具有自動終場報警功能。
四、解決方案
體育場館的大顯示屏拼接規模巨大，如果沒有一套功能強大的控制系統是無法滿足系統龐大的數據處理。華北工控的嵌入式盒式電腦BIS-6520LC顛覆了傳統的管理模式，更加適應現代大屏幕顯示系統發展及體育場館特殊需求。
BIS-6520LC采用嵌入式設計，無風扇設計，全密閉結構，比賽場館內和室外安裝的LED顯示屏都是通過它進行無間斷的播放。系統能夠提供豐富多樣的視頻、音頻、圖片、字幕（滾動字幕）等多媒體組合播放模式，可靠性和可操作性均高于傳統的控制器，不染病毒，不死機，且管理簡單、使用方便，是新一代的 LED大屏幕幕顯示工具。
BIS-6520LC特點：
LED大屏幕幕控制主機
◆ LED大屏幕幕控制的硬件平臺，體積小巧，結構緊湊
◆ 桌面型機箱，金色/藍色/黑色，表面噴砂氧化工藝
◆ Intel915GM（910GMLE） + ICH6M，支持Intel Celeron-M 1.2 65nm工藝處理器
◆ 2條雙通道 SO_DIMM支持DDRII 533/400MHz內存，容量最大可達2G
◆ 支持VGA顯示輸出，背面提供2個DVI口、一個串口、4個USB口、4個網口
◆ 355mm×194mm×50mm(W×D×H)

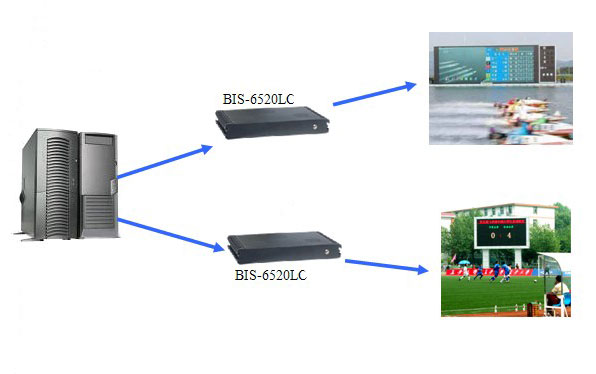

五、網絡拓撲
六、優勢
.采用工業級板卡，具備良好的可靠性與穩定性
.功能強大的處理能力，可以處理各種復雜的內容操作
.支持格式廣泛的播放內容
.接口豐富，支持擴展操作，易整合、易維護
.工作溫度寬泛，在-20℃～60℃的室內外均可長時間無間斷工作
七、總結
BIS-6520LC是華北工控針對大屏幕顯示設計的專業解決方案，廣泛使用于各類專業體育賽館，同時支持各類文字、圖像與視頻的播放。該系統使用方便，功能豐富，組合靈活，已經成功運用于多個國內外體育場館，支持過多項重大體育賽事的現場播放。
