廈門香山國際游艇地下停車場使用LED顯示屏
編輯：清風 [ 2011-8-4 8:44:08 ] 文章來源：RFID世界網
 |
|
香山國際游艇地下停車場概況
香山國際游艇俱樂部位于環島干道、蓮前東路及會展路、會展南路的交匯處的香山避風塢，地處濱海旅游觀光區，與小金門島隔海相望。其用地西面為國際會議中心、國際網球中心，南臨廈門國際會展中心，正前方為臺灣小金門，離廈門高崎飛機場僅有10分鐘車程，地理位置相當的優越。它的總用海面積在701097.8平方米，其中填海面積為23萬平方米，總建筑面積189000平方米。俱樂部建成后，將成為目前亞洲最大的游艇碼頭及廈門市首個集休閑、健身、旅游、辦公、購物為一體的高檔綜合旅游地產項目，也將成為廈門市重點工程，成為廈門目前最大的旅游投資項。這里未來會聚集大量的前來游玩、購物、辦公等不同目的的人。他們除了自己駕駛游艇外，駕車的人也不在少數。香山國際游艇俱樂部在沿海岸線提供了450個游艇泊位，還在俱樂部與會展區各建立了地下一層和地下二層的大型的地下停車場。如何引導前來游玩的人快速有效的將車停在位置上成為了俱樂部發展的一個關鍵。綜合考慮各種因素，本著既方便車場人員的管理，又能方便車輛進出的原則，我們針對使用地下一、二層的不同的人群，采取了不同的方案。俱樂部地下一層采用的是科拓推出的全智能、全自動的智能尋車系統，會展區地下二層則采用便捷、快速停車的車位引導系統。

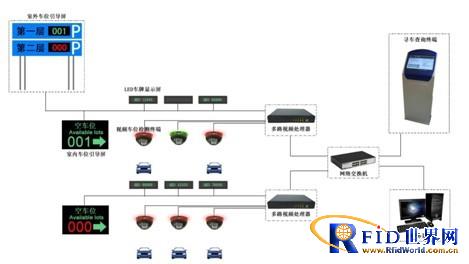

地下一層主要是為香山國際游艇俱樂部的成員服務的，屬于高級的私人停車場。這里，將為他們提供高智能、全自動的服務。俱樂部是一個擁有標準停車位201個，微型停車位8個的大型停車場，分為A區、B區和C區。停車場內有多個分岔路口，環境空間較大，再加上周圍的停車位、標志性的事物較為相似。車主在停車場內較容易迷失也不太可能便捷地尋回自己的車，因此為了讓來俱樂部玩的人享受到更加周到的服務，更為舒適的停車方式，能夠更加便捷的取回自己的車，在地下一層采用了集合引導和尋車功能的全智能、全自動的智能尋車及引導一體化系統。我們會在停車場入口放置一個入口引導屏，顯示車場內總的停車位數，在車場內各個路口也會放置室內指示屏，提示車主空余的停車位數及方向，除此之外，在各個車位的上方安裝視頻車位檢測終端，對車輛進行視頻采集，最終將停車場的空車位數據輸送到車位引導屏上及車場入口的觸摸屏上，讓車主及時的掌握車場內空余車位的數量，并可以通過觸摸屏尋找到自己的車輛停車的位置，讓整個停車、尋車的過程變得輕松簡捷。
一、入口車位引導屏
在香山國際游艇俱樂部的地下停車場的總入口運用落地安裝設置入口車位引導屏，顯示停車場里總的停車位數。引導屏由高亮度的戶外LED模塊、驅動電路、控制電路、支架等部分組成，它接收中央控制器的車位統計信息，對當前停車場的空閑車位的數量用數字與文字的形式表現出來，讓準備入場的車輛司機可以一目了然，并且24小時都可以使用，給司機們提供全天侯的服務。內部程序還可以根據用戶要求隨時修改，顯示用戶所需要的其他信息。
二、室內車位引導屏
在停車場內的各個重要的分叉道口安裝室內引導顯示屏，顯示停車場內各個方向的剩余停車位。我們在地下一層設置了單向引導屏13個，引導屏由室內高亮度LED�？臁Ⅱ寗与娐�、控制電路、支架等部分組成。它負責接收中央發出的信息，用數字、文字、箭頭等形式顯示車位數量、方位，讓司機在停車場內可以便捷的找到空余的車位，在車位上我們還為顧客設置了減速帶與車輪定器，讓顧客使用得安全放心。并且在車場內車輛是單向行車，不會造成車流滯留的現象。
三、視頻車位檢測終端
視頻車位檢測終端安裝在每個車位的正前方，正對著停車位，實時的拍攝每個停車位上的圖像，用來獲取每個車位當前的圖像信息并傳輸到多路視頻處理器上。在視頻檢測終端配有LED燈，顯示紅色表示有車，顯示綠色表示無車。此次在地下一層我們安置了 209個視屏車位檢測終端。
四、多路視頻處理器
多路視頻處理器是一個專門處理視頻圖像處理平臺，每臺視頻切換處理器最多可以連接8臺視頻車位檢測終端。在車場內部我們安裝了26個多路視頻處理器。皆安裝在柱子跟墻壁的2.5米高的地方。
五、服務器
整個地下一層停車場只設置了一個服務器，用來保存車位圖像數據，并獲得車輛所停放的位置信息，把該信息開放給尋車查詢終端供車主查詢車輛位置。在后臺的程序會定時查詢數據庫中車位占用信息情況,并統計各個LED車位誘導屏所需要更新的數據，控制LED車位誘導屏的顯示，方便管理人員對車場進行管理。
六、網絡交換機
車場內共安裝了2個網絡交換機來連接多路視頻處理器到中央處理器（服務器）、尋車查詢終端到中央處理器（服務器），實現數據傳輸，它安裝在柱子與墻壁的2.5米高的地方。
七、尋車查詢終端
尋車查詢終端，即觸摸屏，它是安裝在車主進入車場的入口處的，主要是幫助車主通過觸摸的方式輸入車牌號。觸摸屏上顯示車主自身的位置和車輛所停的位置并顯示能到達車輛位置的最近路線。如果沒有顯示出來這些信息，可以通過模糊查詢的方式，輸入停車的時間，觸摸屏就會顯示該車停車后車主選中時間內的停車車輛圖片供車主進行選擇。我們在車場的入口處放置一個觸摸屏。

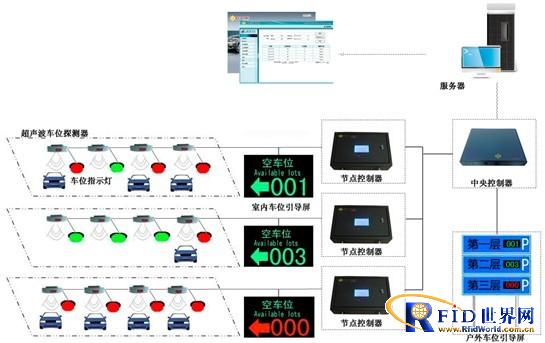

地下二層的停車位是主要是給前來參觀的人停車使用的，內部的停車位相對而言，比較分散，車主進入停車場后，無法順利的進入停車位將車停好，而在停車場內無序流動尋找空余車位，不但占用場內出入主車道的資源，甚至會造成場內交通擁堵。因此，秉持讓顧客輕松、便捷的停車理念，我們為地下二層引進車位引導系統。這套系統是通過超聲波探測器來采集信息，通過節點控制器，中央控制器來傳送數據及分析數據并將處理過的信息發送到停車場的各個車位引導屏進行空車位信息的顯示，從而實現引導車輛進入空余車位的功能，同時計算機還將數據放到數據庫里，使管理人員可通過計算機終端查詢停車場的實時車位信息。
一、超聲波探測器
在停車場的各個車位上方，我們都安裝了超聲波探測器，用來實時采集停車場的每個車位的車輛信息。它采用的是超聲波距離的原理，對車輛是否停在停車位置上能進行可靠的檢測，將其他檢測方式，如：紅外、微波等容易受外部環境變化或干擾而造成誤報的問題避免了。探測器是由上而下發出超聲波的，對汽車或地面反射回來的波進行分析，從而精確的測出每個車位的停車情況。在俱樂部的停車場里，我們安裝了369個超聲波探測器。
二、LED車位狀態指示燈
LED車位狀態指示燈內含12個LED燈珠，一般為6紅6綠，或者是6紅6藍（藍色燈用于殘障人士車位保護）。安裝在每個車位的前方，直接由超聲波車位探測器控制，根據探測器的指令顯示出不同的顏色。顯示綠色燈時，說明車位上沒有車輛停泊，顯示紅色的時候則表示車輛泊位上有車輛。車主可以從遠處了解到車位上的停車情況，使其節約了尋找車輛的時間。車場內安裝了209個LED車位狀態指示燈。
三、節點控制器
節點控制器屬于車位引導系統三層網絡總線的中間層，是系統的安全、可靠與高效的重要保證。節點控制器對所接探測器的狀態進行循環檢測，并將有關的信息及時的傳送到中央控制器。它是用來連接中央控制器和車位探測器、led顯示屏等等，解決了長距離485通訊不可靠的問題、網絡節點數擴展問題以及分組管理問題等。此次為停車場設置了10個節點控制器。
四、中央控制器
中央控制器是整個系統的“心臟”，管理著整個智能車位引導系統的采集與控制，并通過車位引導屏實時數據的更新，實現對車輛的引導。一個中央控制器最多可以控制64個節點控制器。而整個停車場只需要一個中央控制器就可以很好的運轉。將其安裝在中控室配電箱附近。
五、入口車位引導屏
同樣的，我們在地下二層也會放置入口車位引導屏，指示車主，室內共有的車位數，讓司機了然于胸，便于司機的選擇。
六、室內車位引導屏
在停車場內的各個重要的分叉道口安裝室內引導顯示屏，顯示停車場內各個方向的剩余停車位。我們在地下二層設置了19 個，上面顯示車位的數量、方位，指示司機快速、便捷的找到停車位。
在香山國際游艇俱樂部的停車場里，無論是智能尋車及引導一體化系統還是車位引導系統都是為了給顧客帶來便利，使車主能在最短的時間里快速進入空閑的車位，提高停車場的使用率、優化停車的環境，提高客戶滿意度，同時也便于停車場人員對車場的監控及管理，方便了業主了解停車場的使用情況。使用的方便，功能的完善，界面的友好，是我們停車引導最真誠的表示，通過它讓俱樂部的停車場更安全，更完善。
