    led顯示屏作為一項高科技產品引起了人們的高度重視，采用計算機控制，將光、電融為一體的智能全彩顯示屏已經在廣泛領域得到應用。其像素點采用LED發光二極管，將許多發光二極管以點陣方式排列起來，構成LED陣列，進而構成LED屏幕。通過不同的LED驅動方式，可得到不同效果的圖像。因此LED驅動芯片的優劣，對led顯示屏的顯示質量起著重要的作用。LED驅動芯片可分為通用芯片和專用芯片。通用芯片一般用于led顯示屏的低端產品，如戶內的單、雙色屏等。

    目前，led顯示屏專用驅動芯片生產廠家主要有TOSHIBA（東芝）、TI（美國德州儀器公司）、SONY（索尼）、MBI（聚積科技）、SITI（點晶科技）等。在國內led顯示屏行業，這幾家的芯片都有應用。

    由于LED是電流特性器件，即在飽和導通的前提下，其亮度隨著電流大小的變化而變化，不隨著其兩端電壓的變化而變化。專用芯片的最大特點是提供恒流源輸出，保證LED的穩定驅動，消除LED的閃爍現象。具有輸出電流大、恒流等特點，適用于要求大電流、高畫質的場合，如戶外全彩屏、室內全彩屏等。

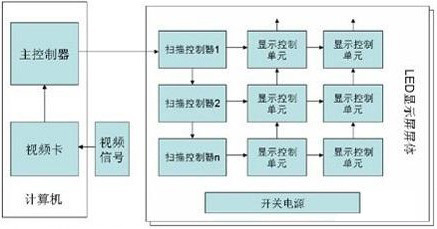

led顯示屏系統的基本結構

    led顯示屏的驅動一般是多通道恒流源（目前多數為16通道）再加上灰度控制等功能，IC上不集成DC/DC等電源模塊，而在背光和照明驅動中，通道數會少一些，而且DC/DC轉換模塊通常是IC的一部分。led顯示屏非常注重屏的刷新速度和圖像表現能力，高匹配度、高刷新率和高分辨率成為判斷一個led顯示屏性能優劣的重要指標。這要求led顯示屏驅動IC通道間電流的高一致性、高速的通信接口速率以及恒流響應速度。顯示屏驅動的技術著重于LED灰階線性度及快速的輸出響應。背光廠則采用多并多串的架構使得需要的操作電壓高達50V～60V，這會使驅動IC所需要的工藝技術提高，在串高電壓后每個LED的VF的差異度便需要列入考慮，這對整體的電源效率及定電流（ConstantCurrent）控制會有很大的影響。

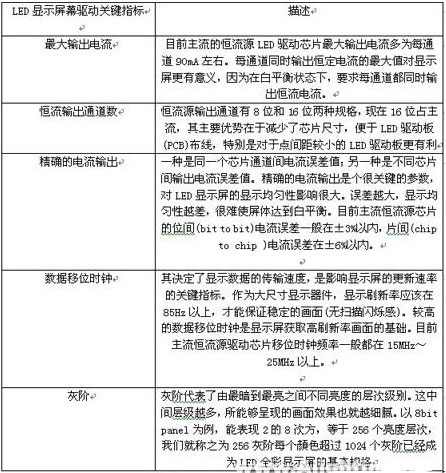

    下表為led顯示屏幕驅動關鍵指標。
