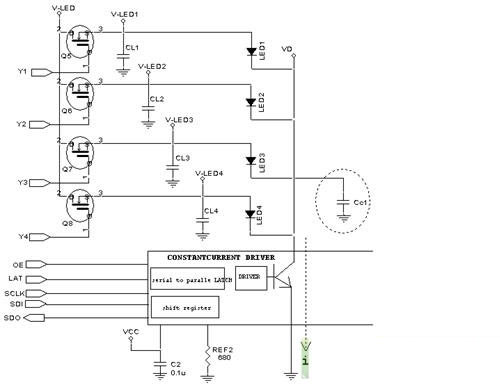

圖三 led顯示屏動態(tài)1/4掃恒流驅動通道電流和電壓示意拓撲圖

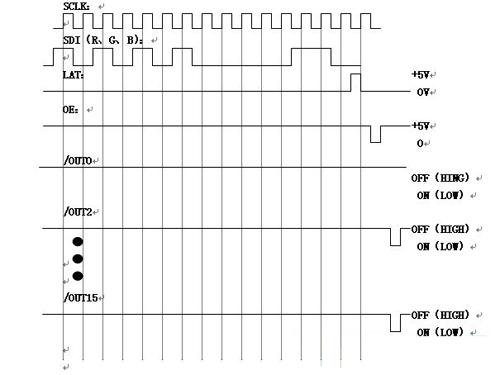

圖四 led顯示屏動態(tài)恒流驅動時序示意拓撲圖

傳統(tǒng)控制系統(tǒng)中，如圖四所示的OE信號是一個受灰度調制的脈寬信號，當?shù)突叶刃盘枙r，這個脈寬信號的寬度非常窄。尤其是在高灰度級編碼的情況之下，這個脈寬寬度將更窄。而這個窄信號的驅動將使開啟恒流芯片的輸出通道的時間也是非常窄。在高灰度級編碼情況之下，低灰度信號驅動的直接效果是將不足以驅動 LED點亮。

    尤其是恒流芯片本身的開啟能力（響應時間）將直接影響低灰度的顯示效果。譬如，TI的TLC5928的OE最小有效寬度是20ns，這種開啟能力將有助于低灰度起輝顯示的功能。相反，如果OE的最小有效寬度不能做小（受芯片本身的響應能力影響），必使LED的低灰度起輝效果變得更差。
