基于GPRS的led顯示屏
編輯：遜之 [ 2011-3-17 8:52:33 ] 文章來源：LED大屏網
 |
|
無線LED電子顯示屏，內置了GPRS數據DTU，顯示屏可根據具體應用，設計成戶內戶外兩種顯示方式，根據客戶需要可設計成單色和雙色顯示，可顯示文字信息、圖片、動畫、表格、時間信息等。
一、系統構建
由于GPRS通信是基于IP地址的數據分組通信網絡，配電中心計算機主機配置固定的IP地址，各個顯示屏采用GPRS模塊和該主機進行通信。
各顯示屏使用GPRS透明數據傳輸終端，通過移動的GPRS網絡與數據中心相連。 顯示屏使用移動通信公司統一的SIM卡，同時數據中心對各顯示屏進行登記，保存相關資料以便識別和維護處理。各個顯示屏運行系統軟件，支持24小時實時在線，可隨時接收數據中心發來的數據。
1、各個顯示屏必須使用移動統一的SIM卡，用戶使用本卡只能用于與數據中心的計算機的進行通信。
2、無線通訊終端設備使用我司提供的GPRS2000移動數據通信終端。

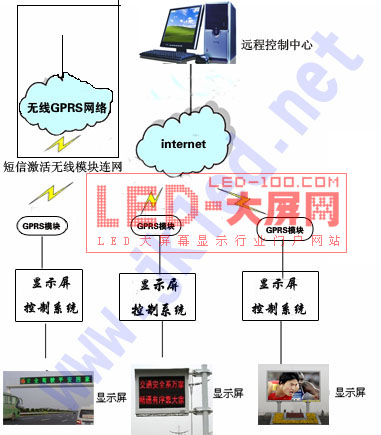

拓樸簡圖如下
二、技術特點：
1、實時性強：
由于GPRS具有實時在線特性，系統無時延，無需輪巡就可以同步接收、處理多個/所有數據采集點的數據。可很好的滿足系統對數據采集和傳輸實時性的要求。
2、建設成本少低：
由于采用GPRS的無線公網平臺，只需安裝好設備就可以，不需要為信息發布進行專門布線，前期投資少、見效快，后期升級、維護成本低；
3、覆蓋范圍廣：
GPRS覆蓋范圍廣，在無線GSM/GPRS網絡的覆蓋范圍之內，都可以完成對顯示屏的控制和管理。而且，擴容無限制，接入地點無限制，能滿足山區、鄉鎮和跨地區的接入需求。
4、系統的傳輸容量大：
數據中心和每一個顯示屏保持實時連接。而GPRS技術能很好地滿足數據傳輸?shù)男枰?
5、數據傳送速率高：
GPRS網絡傳送速率理論上可達171.2kbit/s，目前GPRS實際數據傳輸速率在40Kbps左右，完全能滿足本顯示屏數據傳輸速率的需求。
6、通信費用低：采用包月計費方式，運營成本低。
