星光承建世博部分高科技含量的重要工程
編輯：天涯 [ 2010-4-1 9:07:03 ] 文章來源：LED大屏網
隨著世博會的日益臨近，與世博相關的安裝施工工作也都在緊張有序的進行。面對迎世博的歷史機遇，星光發揮其專業優勢，在上海世博會的場館建設中承接了部分高科技含量的重要工程：中國國家館、城市未來館、中國民營企業聯合館三大館燈光、音視頻、多媒體系統集成工程，中國船舶館霧屏采購項目、世博會開幕式燈光工程等。在建設世博、服務世博、精心搭建世博會這個大舞臺的日日夜夜，星光以個性化支撐、精細化管理，多角度、多層面參與世博會建設，凸顯了綜合實力，彰顯了服務品質。本報將陸續刊登來自世博前線的報道，全面記錄星光參與世博點滴。
精心設計 勇于創新
2009年年初，我們接到2010年上海世博會未來館LED工程規劃和設計任務。LED顯示屏工程是整個未來館中的重要組成部分。西班牙設計師的大手筆和超現實的設計理念，通過聲、光、電及利用視頻動漫效果呈現在人們眼前的是未來城市生活，使觀眾一進入未來館的2B區就仿佛置身于一個未來的世界。對于如此龐大的設計方案世博局領導非常重視，通過層層篩選，星光在眾多竟?fàn)帉κ种忻摲f而出最終中標。我公司以研發部為核心成立了設計領導小組，在經理熊光治的帶領下開始了前期的設計工作。
萬事開頭難，如何把西班牙人呈現在我們眼前的視頻效果圖變?yōu)閳D紙?jiān)僮優閷?shí)物？擺在我們面前的只有一張白紙……
公司首先召開研討會對場館布置圖進行研究和設備分配，以最短時間拿出五套圖紙?jiān)O(shè)計方案。為了趕時間和進度，研發部的同事們放棄雙休日加班搞設計，經過近兩周的努力工作，終于拿出了設計初稿。研發部李光遠在2009年8月-12月期間先后5次去上海與總包方進行設計方案的商討，并對結構施工進行現場指導，經過數十次的反復修改最終獲得總包設計方的認可。
館內施工
本次未來館LED顯示屏面積之大，種類之多是前所未有的。首先是交流塔：交流塔是一座圓錐形傾斜式造型建筑，它的面積超過300㎡，所用LED產品為P15.625顯示單元，由500*500（mm）的箱體總數量為736塊組成。因?yàn)樵摻ㄖ䴙樾泵鎴A錐體，這種造型我們是第一次遇到，所以我們在設計LED箱體時考慮采用了超薄型箱體結構，使之在安裝過程中更方便，效果更理想。

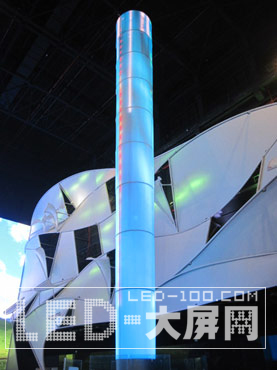

主體結構
其次為控制塔：控制塔高度為36米，頂端圓直徑為4M，底端圓直徑為2.3M，共計由9層組成，在圓形平臺外側按60mm等間距布滿LED燈串，共計6萬多個燈點。點亮之后形成一根巨型五彩變換的光柱，將整個未來館的天地之間融合在一起。
再就是超大屏幕：由P7.62488*488模組組成。高度為23m，寬度為20.5m，總面積為470m2，由1974塊單元箱體組合而成，總重量為31.5噸。

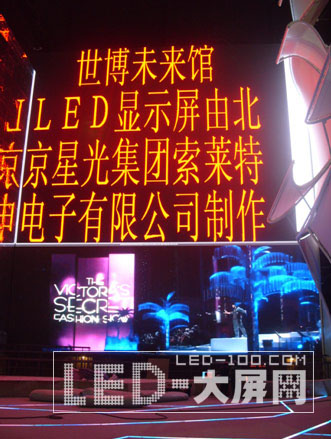

超大屏幕
如此超大型屏幕在索萊特LED建造發展史上尚屬首次。通過它播放的世界各國的風光片，加之星光為其提供的高保真音響，將給人們帶來超大無比的視覺空間及震憾效果，讓人們自由翱翔在夢幻國度。
目前安裝施工己經完成正在進行整體調試，我們堅信，在集團和公司的領導下，加之我們?nèi)w員工的努力，用我們的智慧和勤奮，定會以完美的效果與熱誠的服務為世博會增光添彩。
“鎮館之寶”高潮秀 魅力不打折
在中國民營企業聯合館內星光參與的是“鎮館之寶”高潮秀的表演，由1008個浮球構成。這些浮球可以變化出不同造型的屏幕，通過星光數字燈投影、LED染色燈，向參觀者展示民營企業攜手并進、相互合作，通過自己的努力讓城市更加美好。高潮秀表演是由奧運會導演團隊的原班人馬王潮歌、樊躍作為總導演負責，將全面顛覆觀眾的視覺，集聲、光、電、影像、像素、裝置、真人表演于一身。其中融入了對春夏秋冬四季的感悟，以及對生命的感悟，充分展現了中國民營企業的精神和活力。星光將配合導演完成“高潮秀表演”多媒體數字投影燈的相關影像制作，多媒體投影系統及演出燈光、音響系統設計、安裝及調試。

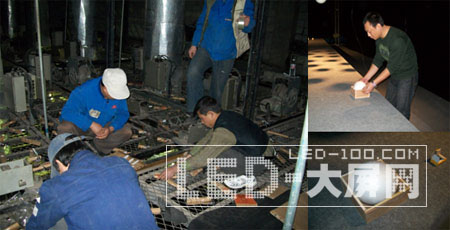

現場安裝調試
浮球矩陣的實驗階段是在星光完成，將1008個浮球變化成五種不同造型。與真實的浮球矩陣不同的是，試驗階段的1008個浮球都是手工制作、人力升降，難度可想而知。
首先將圓球吊起就是個問題，用魚線從圓孔中心穿過，這個尺寸很難把握，經過大家的反復研究，把圓孔上面加層木板，在木板上打眼，正對圓孔中心，魚線從木板的眼上穿過，這樣能夠保證每一個圓球在升降中都是垂直中心狀態位置，不會偏移。
做平面造型時，看起來簡單，實際操作后才發現很多問題，原來把每個圓球升到頂端還要使它們處于同一個水平位置并非易事，不是這邊凹就是那邊凸。起初是人力指揮，用眼睛目測，后來發現人眼目測的東西是有偏差的，費時費力，工作人員折騰了大半天也沒見成效，反而覺得眼睛累得又酸又脹。大家于是出主意，想對策，最后做出一個方方正正的木盒，正好容納一個圓球的空間。這是大家智慧的結晶，把圓球放在木盒里，以木盒的直徑為準在圓孔兩端扎上大頭針，這樣將圓球升到頂端時大頭針卡住的位置就是每個球固定的地方，保證了一千多個圓球處在同一水平面上，不會出現凹凸的現象。
中日雙方導演組到星光實驗現場觀摩、調試

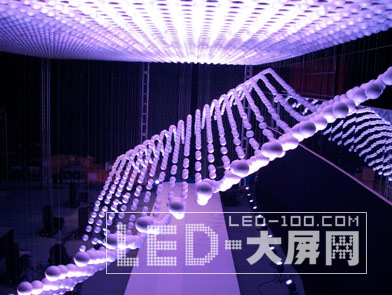

效果圖
五種造型成型后，世博會民營企業聯合館的中日雙方導演組到星光實驗現場觀摩、調試，收集創作靈感，對聲、光、電、影等各方面進行了深入詳細的探討，導演組充分肯定了星光搭建的實驗平臺，為“高潮秀”的順利實施奠定了堅實基礎。
