深圳品銳推出全彩顯示屏逐點校正方案
編輯：JACK [ 2010-3-10 8:32:07 ] 文章來源：LED大屏網
深圳市品銳電子有限公司，在提升 LED顯示屏的品質和降低顯示屏成本方面，進行了有益的探索和嘗試，初步取得了一些成效。目前，已經完成了LED 顯示屏的逐點校正和灰度控制驅動芯片、測試設備、控制系統的研發和生產，并申請了多項國家發明和實用新型專利，為提高 LED顯示屏的品質，提供了一套可行的方案。

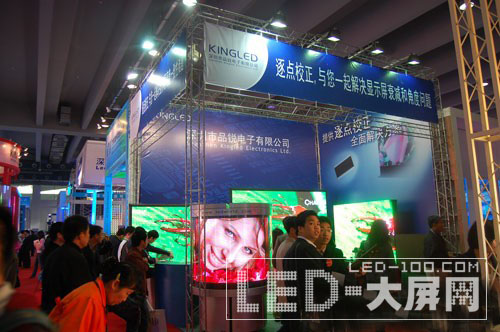

在廣州國際LED展會上，品銳電子向業界推出了針對室內全彩色顯示屏的方案。借助于品銳電子的逐點校正技術，全彩色顯示屏的品質和成本將會發生一個質的變化。采用逐點校正技術，可以將顯示屏的亮度的一致性提高一個數量等級。該方案由以下幾個部分組成：
1．內置256級灰度控制和亮度校正的16位恒流驅動芯片MW8258
芯片內部包含16個256級灰度控制器和16個電流控制器，可精確地表現灰度和調整驅動電流，配合單元板電路和發光二極管亮度自動校正儀，可準確調整每個發光器件的發光亮度。
2．發光二極管亮度自動校正儀
采用高精度絲桿、光電探頭配合16位A/D轉換器，可精確測量和校正單元板上每一點的亮度，彌補由于發光芯片亮度、Vf 值差異、驅動電路管腳驅動能力差異、芯片老化衰減帶來的亮度不一致性。目前的校正速度為4K組燈/小時（以5mm室內顯示屏計算，每一組為RGB三顆燈）
3．配套的獨立視頻控制系統
專門配合MW8258研發，具有獨立視頻（可支持VGA、CVBS、S_VIDEO、DVI 輸入），采用千兆以太網技術，單條網線同時傳輸視頻、音頻、控制信號，支持分布式箱體結構和遠程開關機。將顯示屏帶入無需電腦、界面友好的新時代。
