基于BIS-6530LC系統的LED信息顯示屏技術方案
編輯：雪青 [ 2009-8-5 9:31:57 ] 文章來源：電子產品世界
廣交會成為09琶洲館的一大亮點，主要承擔信息引導任務，安裝在大廳以及重要場所的出入口，可以播放道路引導、信息通知以及宣傳廣告。在廣交會期間，面對紛繁復雜的展館攤位設置，來自全球200多個國家和地區的觀眾都是通過這些顯示屏幕了解詳細的展館分布、道路引導，因此任何故障都將嚴重影響廣交會的現場秩序，如果沒有一套強大的控制系統是無法滿足廣交會嚴格的信息播放系統要求。
系統要求
1、 支持多種形式的播放內容：文本、圖像、視頻等多種媒體形式;
2、 易整合、易維護，支持與多種終端設備相連，同時確保簡單的工作人員不經過技能培訓也能進行日常維護;
3、 性能穩定、可靠性好，不染病毒，不死機;
4、 支持擴展操作，高效散熱、功耗低;
5、 工作溫度寬泛，防塵，適應惡劣環境。
解決方案
BIS-6530LC采用嵌入式設計，無風扇結構，琶洲館展館內和室外安裝的都是通過它進行無間斷的信息播放。該硬件平臺采用低功耗Mini-ITX規格主板，結構緊湊，具備良好的散熱性和穩定性，支持市場上通用控制發送卡。通過將主機和控制卡整合在一個緊湊的機箱內，不僅極大的方便客戶的操作，更有效提升了產品的穩定性能，保證控制系統長時間不停機狀態下良好運行。
該硬件平臺支持豐富多樣的視頻、音頻、圖片、字母等多媒體組合播放模式，可靠性和可操作性均高于傳統的控制器，它不染毒，不死機，且管理簡單、使用方便，是新一代顯示設備的首選。
BIS-6530LC的特點
控制主機
控制的硬件平臺，體積小巧，結構緊湊
桌面型機箱，金色/藍色/黑色，表面噴砂氧化工藝
Intel 945GM+ICH 7M，支持Intel (Socket 479)Core 2 Duo/Core Duo處理器
支持主流的LED主控卡
4x USB2.0/1x COM/1x VGA/2xGbe/1x DVI/1x keyboard/1x mouse
355mm×194mm×50mm(W×D×H)

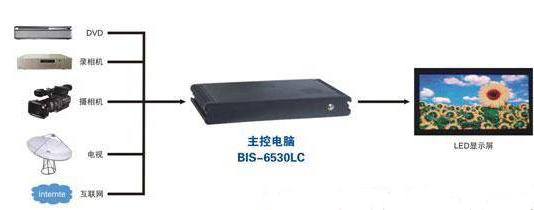

系統結構圖如下：
系統結構圖
廣交會琶洲館的信息顯示系統是遵循信息化展館理念構建的高效、靈活、可配置的系統，主要由信息編輯器、信息發布引擎、終端控制器、等部分組成。
結論
高效能、低功耗的嵌入式工業計算機快速響應發布信息內容變化、各式變化，支持VGA/DVI顯示輸出，具有抗震、接口豐富等卓越的優勢，為客戶提供靈活多樣、及時準確的信息發布和人性化的操作，在廣交會期間連續無間斷工作，零故障率，備受客戶的好評，被贊為大型場館信息播放系統的不二選擇。
