本文所講的3D方式與上一篇相比，同樣是采用主動快門式3D技術，不同的是，播放3D視頻源的電腦輸出，視頻處理設備的輸出都采用60Hz，最后通過3D發送卡倍屏至120Hz至LED屏，該方案主要是配合目前市場上的3D發送卡使用。

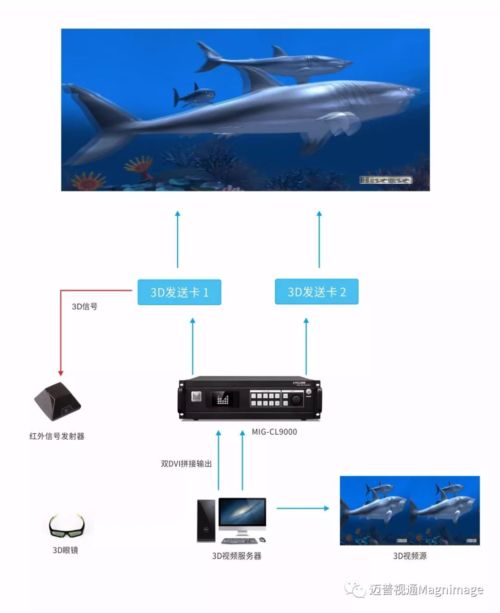

假設led顯示屏分辨率為1920×1080，做全屏的點對點3D顯示，正常2D模式下，一張4網口發送卡即可帶載該像素，但是3D模式下，由于發送卡要倍頻，帶載能力減半至960×1080，所以該顯示屏共配置2張3D發送卡，系統連接圖如下：

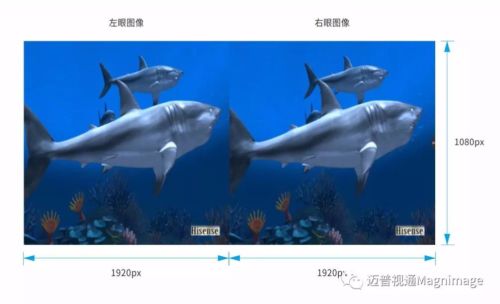

首先，點對點的3D視頻源：單個視頻源分為左右兩幅畫面，一副左眼，一副右眼；左右眼分辨率都為1920×1080；播放電腦可以選擇雙DVI拼接輸出或者DP至3840×1080×60Hz。（如果不做點對點，視頻源做1920×1080，做放大顯示也可以）

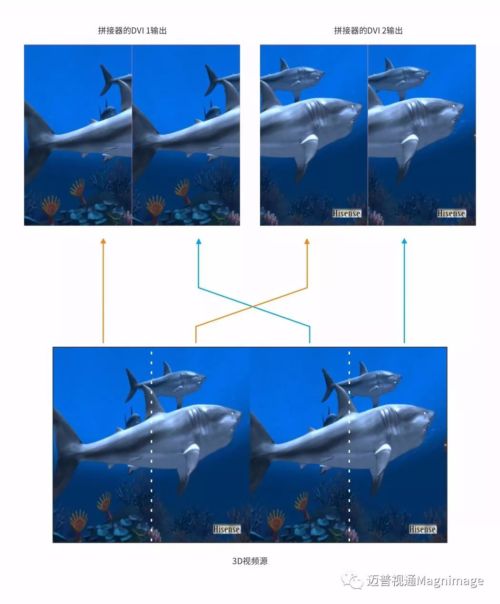

其次，視頻拼接器的處理方法：需要將視頻源內的不同位置的圖像，分別合成在不同的DVI輸出至發送卡。

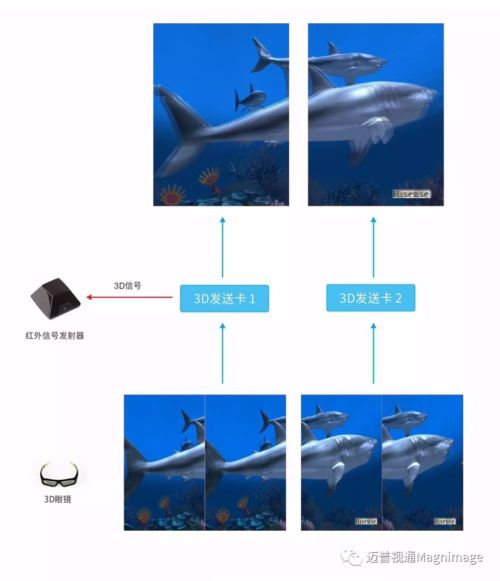

最后，每個3D發送卡都會將各自收到的圖像以左右眼幀交替顯示的方式，顯示至LED屏上，同時，紅外信號發射器將同步控制快門式3D眼鏡的左右鏡片開關，從而呈現3D立體視覺。
該3D方案對視頻拼接器的要求為：

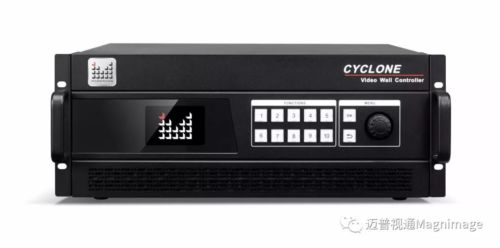

1、 輸入、輸出、內部處理都需要嚴格的60Hz，再至3D發送卡倍頻至120Hz后，不會出現丟幀的現象，這與CL9000拼接器全通道60Hz處理的特點完全吻合。
2、 能夠對同一個信號源的不同位置的圖像進行多次截取，即為CL9000拼接器的ZOOM功能，特別是當多張發送卡帶載像素大小不一致時，該功能顯得尤為重要。
3、 多預設切換，方便3D模式與2D模式一鍵無縫切換以及2D模式下的多窗口應用等（發送卡也需要切換對應的模式）。
