超大分辨率小間距LED顯示屏使用4K2K處理器有明顯的優勢。主要體現在兩個方面：一是放大拼接畫質更加清晰；二是點對點擴展拼接操作更簡單。以分辨率為8K的顯示屏為例，使用普通處理器2K輸入寬高需要分別放大4倍，而采用4K處理器輸入4K信號輸出畫面寬高僅需放大2倍，放大倍數更小，畫質更加清晰；而8K顯示屏點對點顯示，采用多臺4K2K處理器做擴展拼接比使用2K方案省去更多融合、拼接等繁冗步驟，從方案實現和設置方面均更加簡單便捷。今天我們來介紹使用LVP609多機級聯分別來實現8K(7680x4320）放大拼接和點對點顯示的方案。
LVP609多機級聯應用示例
8K放大拼接顯示

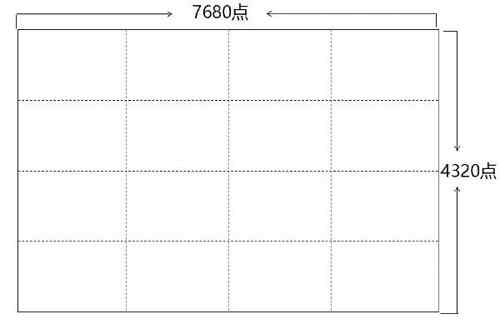

項目要求：一塊超大LED屏，分辨率7680*4320點，要求顯示完整的4K2K輸入信號畫面；LED屏水平分4部分，垂直分4部分，總16塊拼接，每塊分辨率1920*1080點。

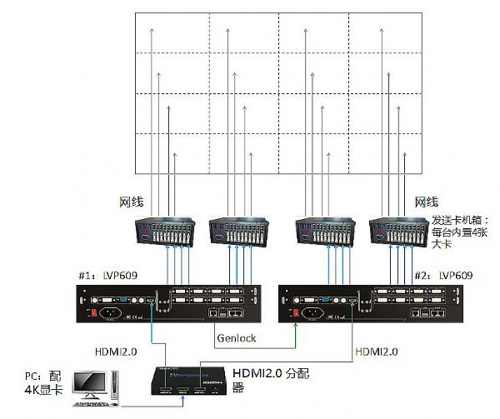

設備連接示意圖：
方案特點：

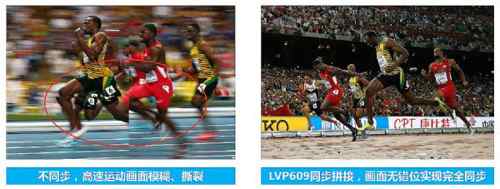

1.幀同步技術：高速運動畫面拼接無錯位

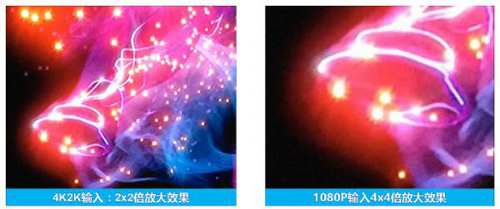

2.4K2K_60HZ輸入，相對傳統的1080P輸入放大比例少4倍，顯示效果更清晰
8K點對點拼接

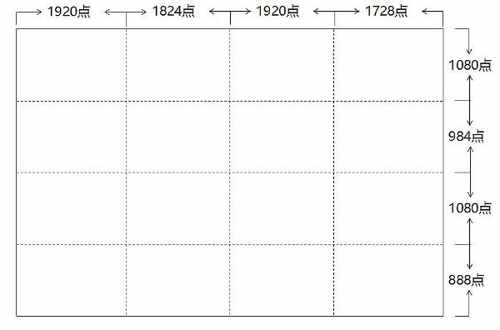

項目要求：一塊超大LED屏，分辨率7392*4032點，要求4個4K2K HDMI2.0輸入點對點顯示；LED屏水平分4部分，垂直分2部分，總8塊拼接，每塊分辨率如下圖所示。

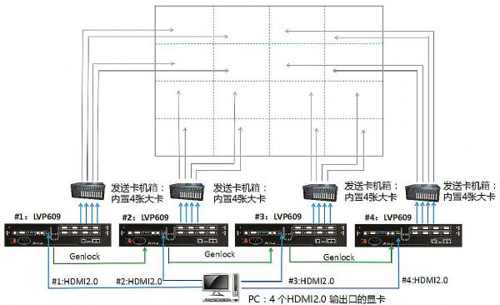

設備連接示意圖：
方案特點：
1.幀同步技術：高速運動畫面拼接無錯位

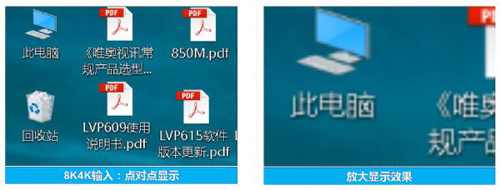

2.點對點顯示，顯示效果最清晰
3.方案設置更簡單，操作更加便

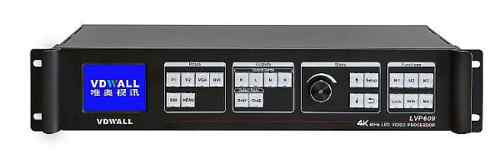

LVP609 4K2K_60Hz LED視頻處理器：目前行業僅有的一款專門針對于小間距大分辨率LED屏的真4K2K_60Hz LED超高清視頻處理器。HDMI2.0單口接收4K2K_60Hz超高清視頻信號，4K2K視頻點對點同步顯示，單機最大帶載高達1600萬像素點，4個“任意”，將LVP609的超強性能淋漓展現。LVP609,與強者為伍，與“視”界較真！
任意輸入
CVBS,VGA,DVI,HDMI2.0,SDI輸入接口，支持UHD/FHD/HD/SD的任意輸入分辨率
任意切換
各路輸入信號之間完全無縫、淡入淡出切換
4K2K輸入任意顯示區域截取
LVP609的任意輸出端口可以截取4K2K 60Hz輸入圖像的任意大小和位置
輸出任意大小圖像
LVP609的任意輸出端口可以輸出1920x1080分辨率以內的任意大小和位置的圖像
