|
||||
|
||||
 |
摘要：發光二極體(LED)逐漸發展為固態照明主流技術，并廣泛應用于照明、顯示器背光、汽車照明產業等，而進階可撓式LED技術也吸引愈來愈多人投入研發。據國際光學期刊《OpticsExpress》最新刊載內容，國立交通大學研究團隊研發出高效率可撓式白光LED薄片，未來可望應用在大面積照明燈具、穿戴式設備、顯示器等領域。
發光二極體(LED)逐漸發展為固態照明主流技術，并廣泛應用于照明、顯示器背光、汽車照明產業等，而進階可撓式LED技術也吸引愈來愈多人投入研發。據國際光學期刊《OpticsExpress》最新刊載內容，國立交通大學研究團隊研發出高效率可撓式白光LED薄片，未來可望應用在大面積照明燈具、穿戴式設備、顯示器等領域。
通常在提到可撓曲片狀光源時，較為人熟知的是有機發光二極體(OLED)。交大光電系統所副教授林建中表示，可撓式LED與OLED相比，前者不僅效率較高、壽命較長，而且成本較低極具競爭力。
這次刊載于《OpticsExpress》的可撓式白光LED尺寸約5x5cm，采用聚亞醯胺(Polyimide，PI)軟性基板，上面覆蓋一層銅箔，透過微影(photolithography)制程與氧電漿蝕刻制作電極圖案。研究團隊利用覆晶接合技術，將81顆1.143x1.143mm大小的藍光LED芯片，以異方性導電膠(anisotropicconductivefilm)黏著于基板上。
而為了產生白光，LED芯片上需再添加一層聚二甲基矽氧烷(Polydimethylsiloxane，PDMS)螢光粉薄膜，含黃色螢光體“Y3Al5O12：Ce3+”與紅色螢光體“CaAlSiN3：Eu2+”。PDMS無毒且不可燃，具有高透光度、高穩定性與高柔韌性等特點。

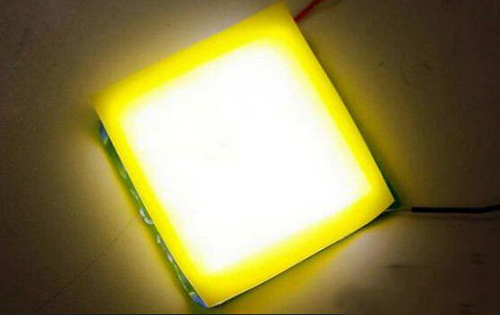

可撓式白光LED薄片結構
藉由覆晶LED、PI基板與PDMS螢光粉薄膜，成功打造出厚度約6mm的可撓式白光LED薄片，可散發暖白或冷白光。在色溫3，000K與5，000K下，最大發光效率分別可達81lm/W與120lm/W，不僅發光效率高，所產生的光源分布也均勻一致，均勻度達85%。至于可撓曲程度，曲率半徑可達15mm。
光通量表現在撓曲變化下并無太大影響，適用于可撓式顯示器及照明燈具上
此外，可撓式白光LED以室內溫度攝氏25度，進行1，000小時使用壽命測試，實測結果為發光效率耗損2.5%，預估1萬小時將耗損22%。盡管使用壽命不如一般LED照明來得耐久，在持續提升可撓式白光LED整體表現下，可望進一步突破技術，未來實際導入更多應用當中。
