大型LED數字顯示屏、點陣顯示屏的光衰現象，一直是使用過程中的維護難題，除采用風冷降溫，LED還必需采用恒流措施。由1個或多個LED組成的像素點（或稱像素管、模塊），在計算機系統控制下交替點亮，它的負載是動態的，采用IC集成電路恒流源不能與它匹配。采用MZD熱敏電阻來解決，不需改動原電路結構，只要在每個像素點（像素管,模塊）前或后，串一只WMZD熱敏電阻，補償成電阻型“燈泡”，就方便、經濟地解決了led顯示屏光衰現象。根據像素點的LED的電流及串，并聯只數，來選擇WMZD。如像素管是由4~6個LED/18~20mA串聯組成,可用一只WMZD-A20熱敏電阻串在該回路內,當環境溫度在－40℃~120℃變化時,LED像素管電流始終維持在18~20mA.，有效地防止了LED的光衰,并且A20熱敏電阻的功耗小于60毫瓦。

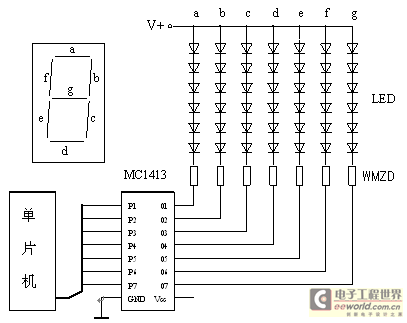

圖18 LED數字顯示器
如LED像素模塊是100mA,可用一只WMZD-B100串入回路.如模塊是200mA,可用二只B100并聯后串入回路,B100功耗小于65毫瓦。

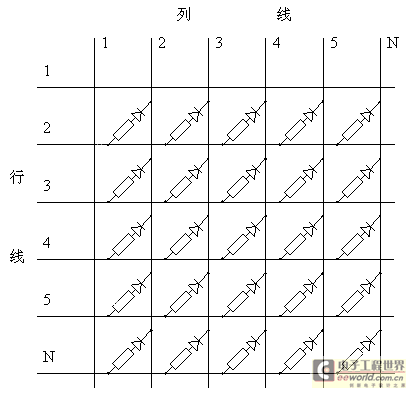

圖十五 LED點陣顯示屏
總之，WMZD熱敏電阻在LED大型顯示屏中防光哀的應用，是一項LED驅動技術的創新，無需復雜檢測手段，先動手做一個像素管，用溫度計，電流表，烘箱或暖風器，你就可以實踐證明它的效果。
(本文轉自電子工程世界：http://www.eeworld.com.cn/LED/2011/1229/article_6186.html)
