國內首個LED戶外顯示屏遠程群組化管理工程
編輯：藍天 [ 2009-7-16 17:35:36 ] 文章來源：LED大屏網
為了迎接2008奧運到來，并提供給達州市民最實時的奧運賽事現場轉播，高分辨率、高畫質的戶外LED電視墻扮演著重要角色。此次的項目存在控制點分散，距離長，布線困難工期短等困難，在選擇自己滿意的LED控制系統上，達州市廣播電視局專程聘請專家來北京考察同時也對主控系統提出四個“苛刻”的要求：
一.能遠程控制六個異地戶外屏的開關機實行一臺電腦群組化管理
二.屏終端不用電腦控制且需要實時的采集電視信號映射到LED屏
三.LED屏幕上播放的內容要通過攝像頭實時采集回傳給操作室以便管理
四.必要的時候?qū)㈦娨曅盘柷谐觯シ乓恍┳约褐谱鞯囊曨l
卡萊特科技依據其上述要求制定了以下解決方案：
硬件部分：卡萊特科技有限公司的產品T8、接收卡、HUB、光纜終端盒、光纖收發器
軟件部分：卡萊特科技有限公司的軟件LEDSHOWT8

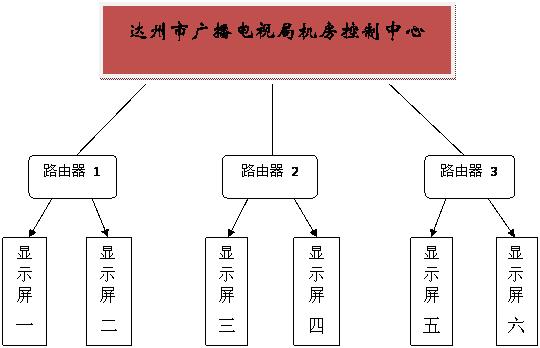

控制原理：采用光纖電纜合理布線將處在異地的機房、路由器、光纜終端盒、光纖收發器、T8 –LED網絡控制系統連接起來。通過配置路由器將三個不同的網段連接起來，然后在機房里任意一臺電腦安裝我們的軟件ledshowT8，在軟件里操作遠端的六個屏。
傳輸方案：
在傳統的以太網中起連接作用的介質主要是雙絞線。雙絞線傳輸距離的極限大約為200米左右，如此短的傳輸距離制約了網絡的發展，同時雙絞線受電磁干擾的影響較大，這也無疑使數據通訊質量受到較大的影響。光纖收發器的運用，將以太網中的連接介質換為光纖。光纖的低損耗、高抗電磁干擾性，在使網絡傳輸距離從200米擴展到2公里甚至幾十公里，乃至于上百公里的同時，也使數據通訊質量有了較大提高。它使服務器、中繼器、集線器、終端機與終端機之間的互聯更加簡捷。
LED控制系統解決方案：
采用我們的T8-LED網絡視頻控制系統，將光纖收發器輸出的電視信號線直接插在T8的百兆網口上，信號經過T8處理后輸出到接收卡。真正做到只要通電就可以將電視節目在LED屏上播放出來。
遠程開關機解決方案：
T8硬件上集成了用于控制繼電器的接口，只需將繼電器的控制信號線和T8連接上。然后通過遠端的軟件LEDSHOWT8實施控制。
播放內容管理
T8此次工程默認通電即播放電視節目。應當?shù)貜V電局的要求，其大的活動時需要播放一些自己制作的節目，為此我們給其加上了攝像頭實時回傳這一功能，這樣遠端機房操作員就可以通過軟件回傳回來的信息知道此刻各個顯示屏播放的內容。
產品特性：T8-LED網絡控制系統無需專門的計算機即可實現高清節目的完美播放，支持超大全彩屏（1920*1280像素點）。目前可以實現的功能有：WiFi無線局域網組網，DVD、硬盤和電視接收，流媒體播放，播放日志查看，密鑰鎖定，CDMA和GPRS組網，攝像頭遠程采集屏幕信息回傳，溫、濕、亮度自動感應并調節。
相關知識解析：
光纖：光纖是一種將訊息從一端傳送到另一端的媒介.是一條玻璃或塑膠纖維,作為讓信息通過的傳輸媒介。通常「光纖」與「光纜」兩個名詞會被混淆.多數光纖在使用前必須由幾層保護結構包覆,包覆后的纜線即被稱為「光纜」.光纖外層的保護結構可防止周遭環境對光纖的傷害,如水,火,電擊等.光纜分為:光纖,緩沖層及披覆.光纖和同軸電纜相似，只是沒有網狀屏蔽層。中心是光傳播的玻璃芯。在多模光纖中，芯的直徑是15μm~50μm， 大致與人的頭發的粗細相當。而單模光纖芯的直徑為8μm~10μm。芯外面包圍著一層折射率比芯低的玻璃封套， 以使光纖保持在芯內。再外面的是一層薄的塑料外套，用來保護封套。光纖通常被扎成束，外面有外殼保護。 纖芯通常是由石英玻璃制成的橫截面積很小的雙層同心圓柱體，它質地脆,易斷裂,因此需要外加一保護層。光纖通信，是指將要傳送的語音、圖像和數據信號等調制在光載波上，以光纖作為傳輸媒介的通信方式 。
光纜終端盒： 光纜終端盒是光纜線路工程在站內光纜中斷的接續設備，它保護和安放光纜的與尾纜的接頭，儲存預留光纖和尾纜等免受外界環境因素的影響，可直通或分支應用，廣泛應用于光傳輸?shù)恼荆|(zhì)量可靠，經濟使用，深受用戶歡迎。
光纖收發器： 支持遠端網管的以太網光纖收發器產品。它完成以太網光、電信號的雙向轉換，實現以太網鏈路最遠120公里的接入能力。在網管平臺下，通過這兩款設備在用戶端、局端的配合使用，可實現豐富的網管功能，包括局端、遠端設備監控配置；通信鏈路中斷告警、環回光路檢測、端口復位等維護功能；同時還具有N*32kbps的帶寬控制功能，在接入層實現限速功能，將極大的減輕BAS、路由器等三層設備為實現這些功能所帶來的性能影響。
